截止到目前，像2100万像素这样的高像素CCD一般应用在大视野，并要求高精度的地方。之前分享过减速器装配检测和大视野下PCB pin的🍒正位度检测。今天主要想分享一例PCB上UV胶👍的检测。

产品如下图

检测要求如下：
1, 定位公差要求: ±0.1mm, ±1°
2, 大于Φ0.35mm的涂胶缺失可以检测。
3, 大于0.2mm的多胶可以被检测。
经过一箱良品和不良品的测试，结果符合要求。

该视野下参考的精度表

* Field of View × 160 mm

Camera Types	1 Pixel Resolution	3 Pixel Resolution	5 Pixel Resolution	10 Pixel Resolution
21M pixel 5120×4096	0.031 mm	0.094 mm	0.156 mm	0.313 mm
5M pixel 2432×2050	0.066 mm	0.197 mm	0.329 mm	0.658 mm
2M pixel 1600×1200	0.100 mm	0.300 mm	0.500 mm	1.000 mm
0.3M Pixel 640×480	0.250 mm	0.750 mm	1.250 mm	2.500 mm

检测的架设如下图

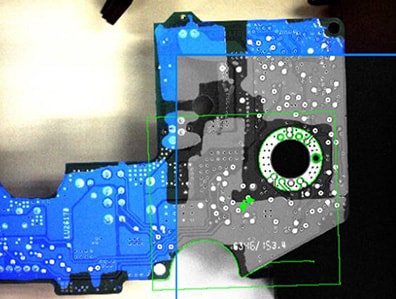

通过参数的调整，
可以决定哪些属于不良需要被检测。

更多的细节。
