梯形图能力考试

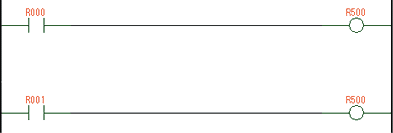

创建以下梯形图程序，并将R0置于ON。（R1处于OFF状态）
请从解答1至解答3中，选择R500的输出状态。

R500置于ON。

R500处于OFF状态。

R500反复ON/OFF。

解答 1

解答 2

◎正确！

解答 3

解说

本问题用于确认扫描结构的理解程度。

即使将R0置于ON，R500仍处于OFF状态。

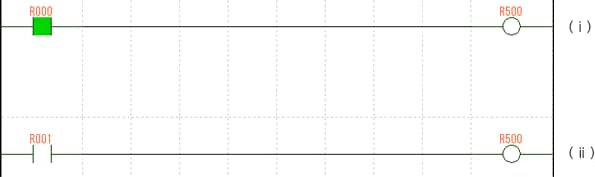

将R0置于ON🦄后，虽然R500经过（i）处理并置于ON，但由于经过（ii）处理将被置于OFF，因此无法作为ON输出。

参考 : 双重线圈

如上述梯形图程序所示，使用2处以上相同设备编号的输出继电器称为双重线圈。

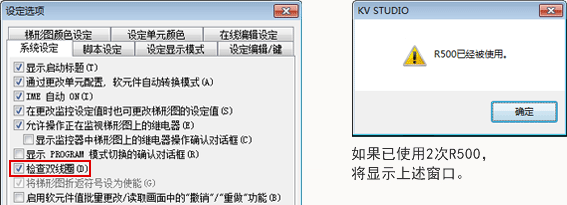

转换时，KV STUDIO会自动检查双重线圈。（初始设定）
检查双重线圈，以防误动作，防患于未然。

通过[工具]→[选项]的[系统设定]进行设定
