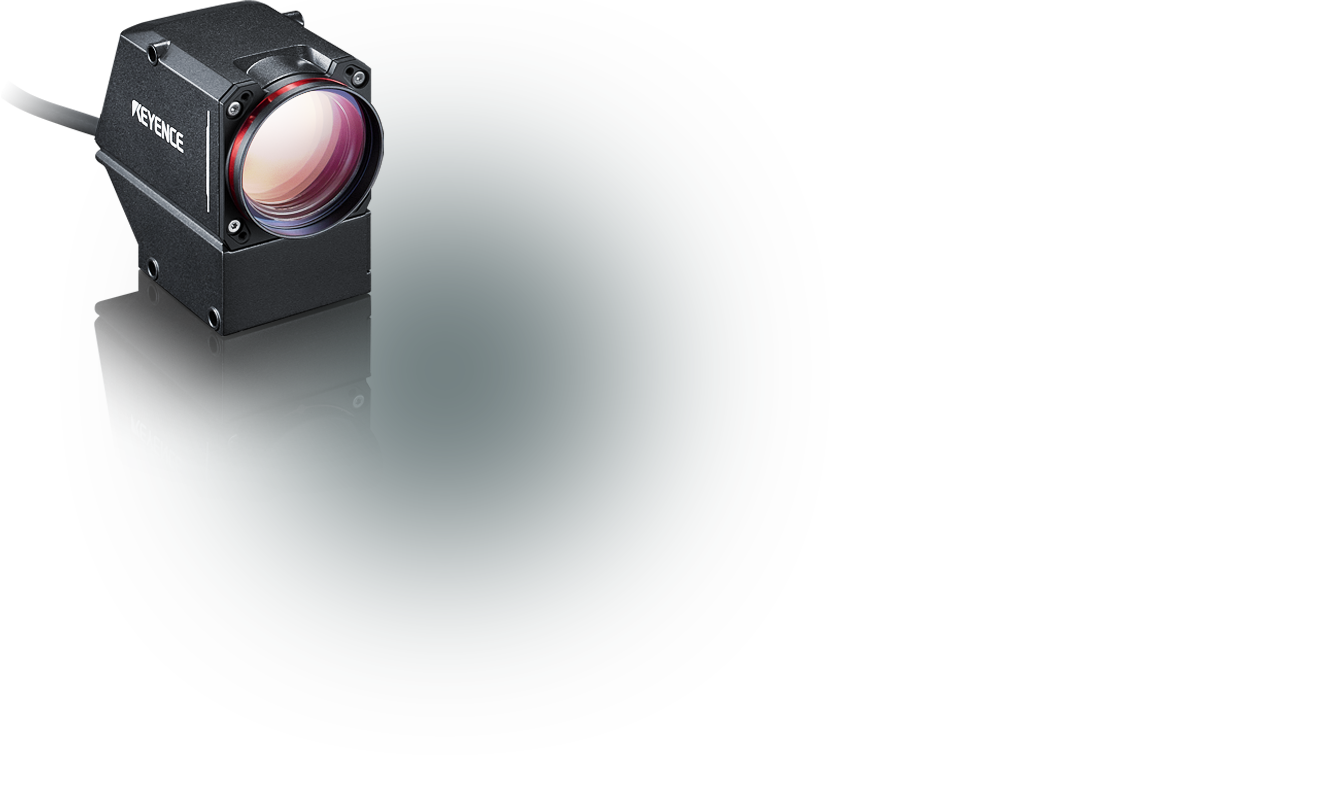

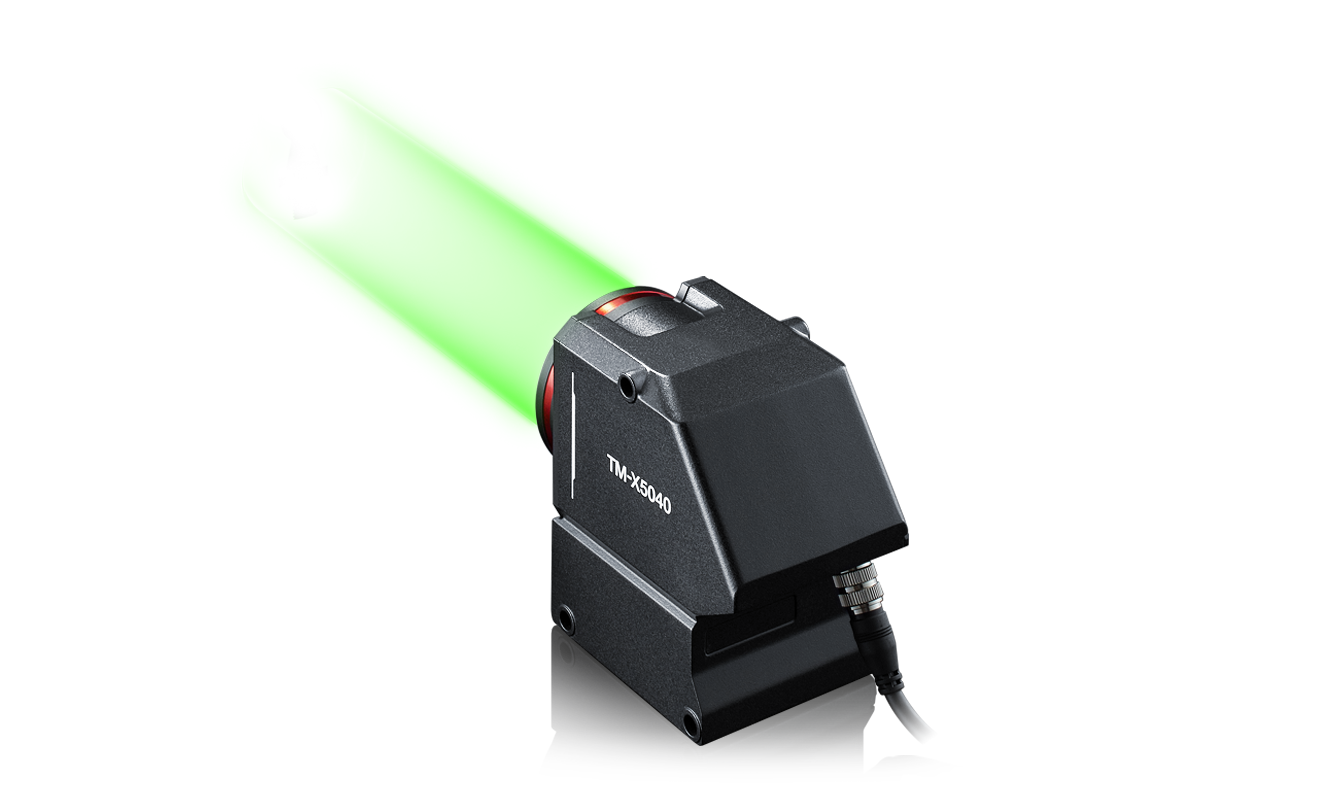

在线投影图像测量仪 TM-X5000 系列

在线智能尺寸检测，更快、更准 在线投影图像测量仪
TM-X5000 系列

全新

大口径120 mm 型上市

传统机型* 65 mm / 新产品最大直径 120 mm

  • * 与本公司TM-X5000 系列升级前的比较

支持各种行业的各种测量

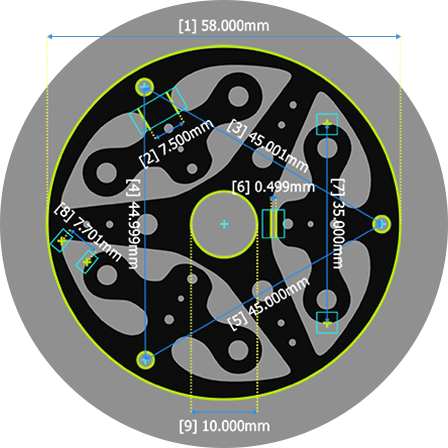

几何尺寸

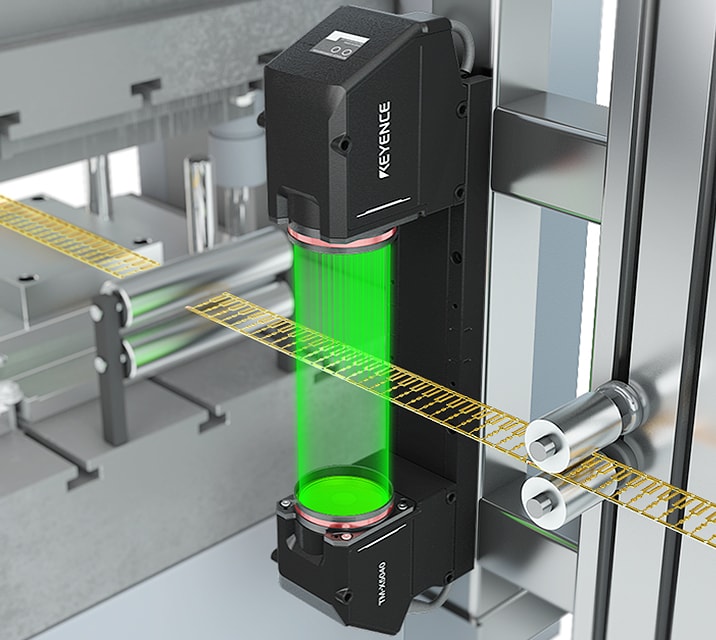

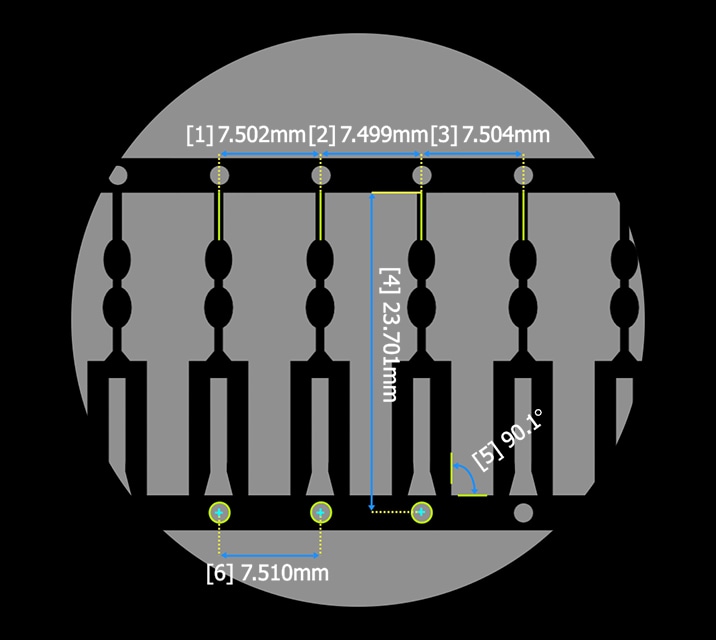

引线框的尺寸测量

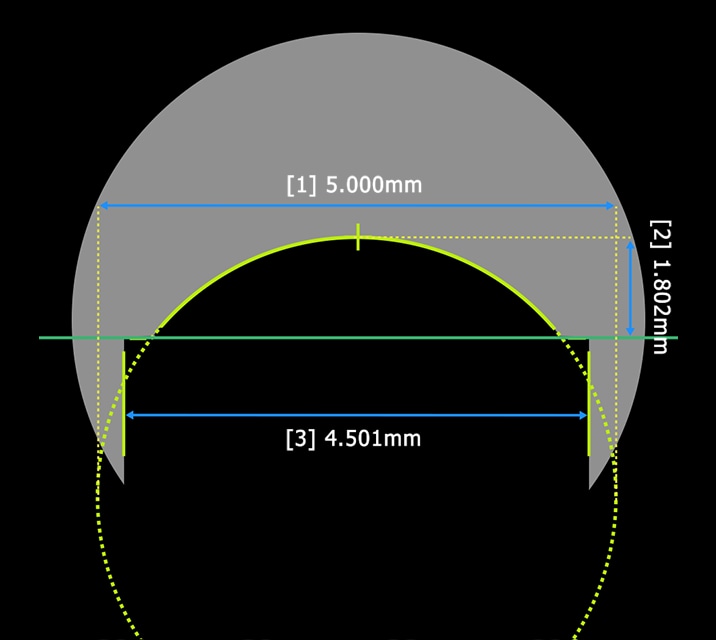

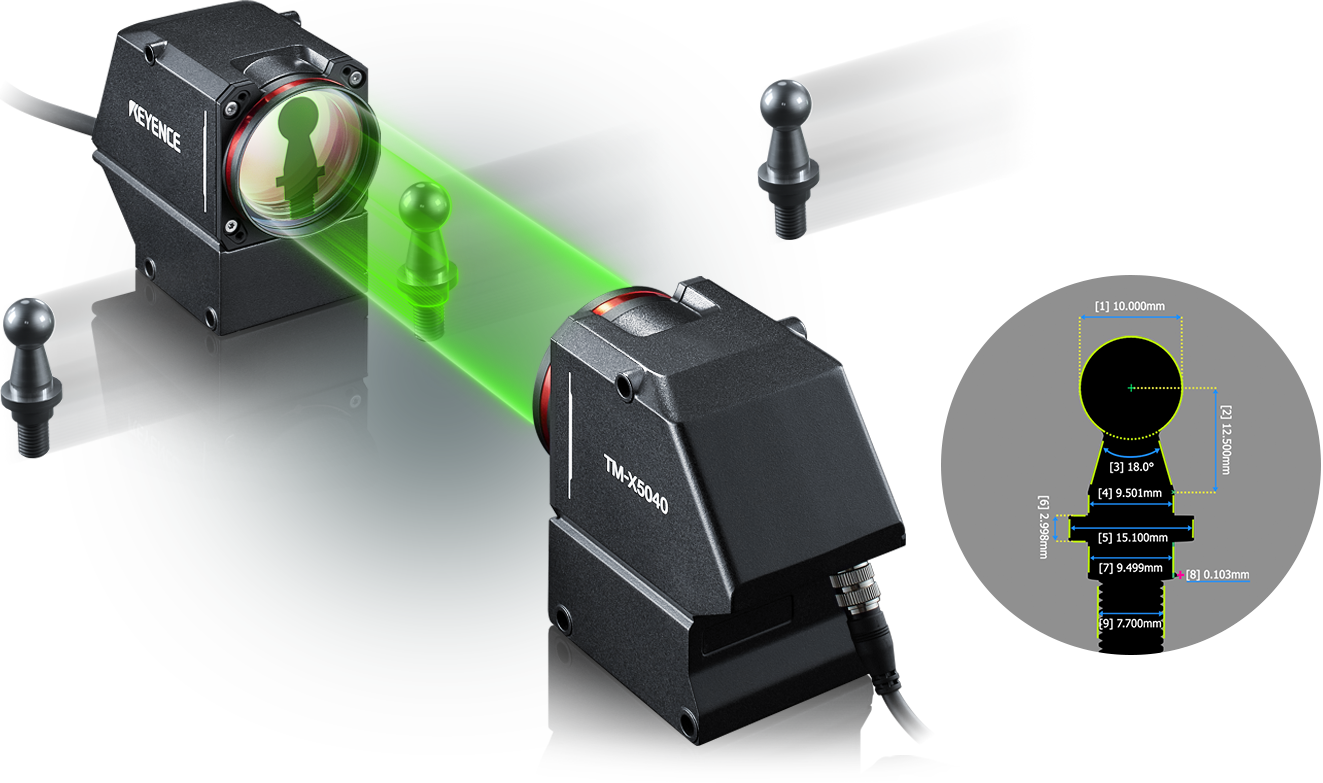

外径与形状测量

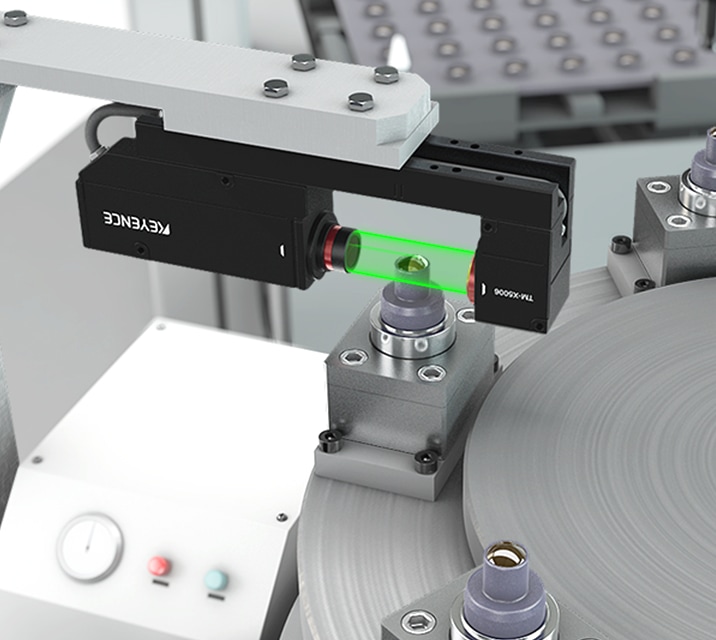

镜头的外径与高度测量

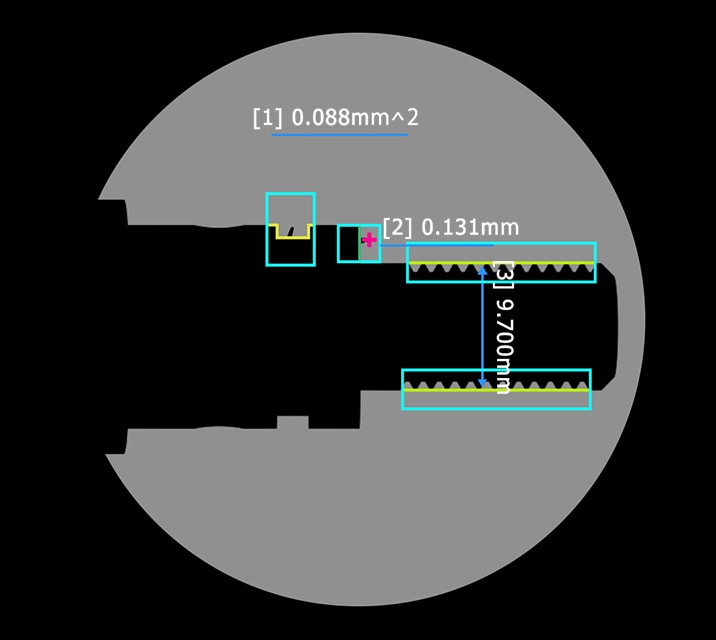

缺陷尺寸

轴的外径与缺陷尺寸测量

摆动与定位

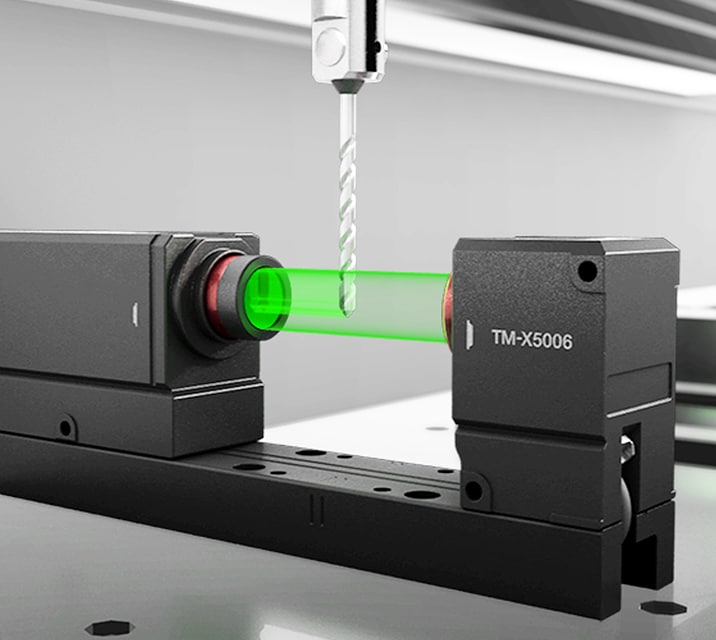

工具的摆动与位置测量

即使工件有位置偏移，也可准确测量

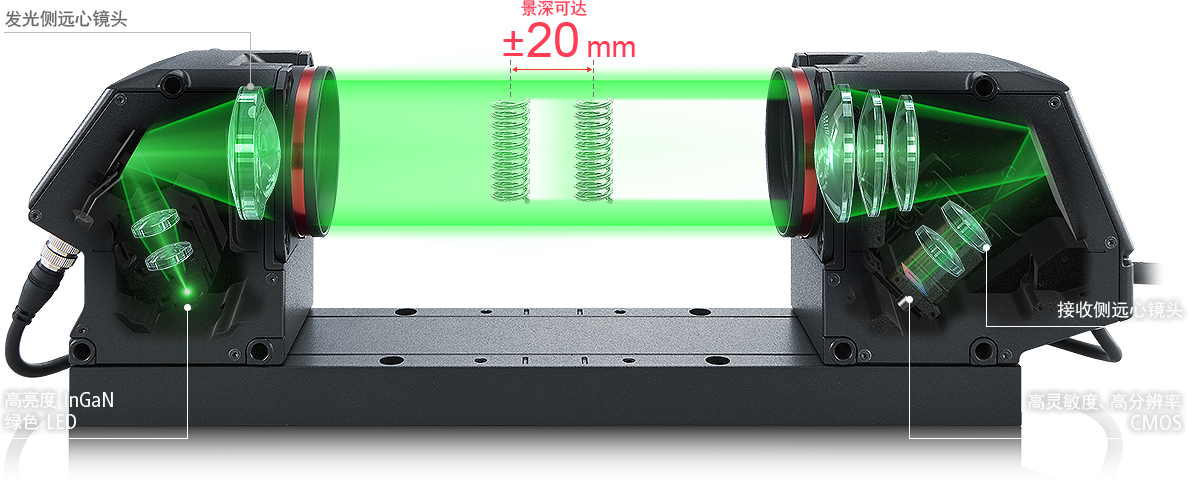

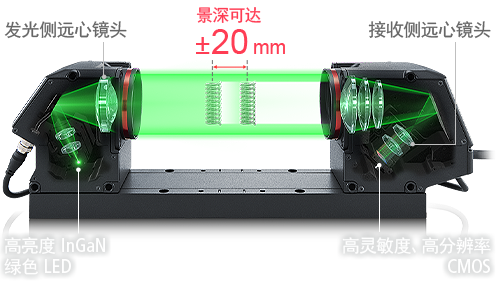

在发射侧和接收侧均采用远心光学系统的W远心光学系统，可清晰拍摄边缘，并在目标物发生位置偏移时，确保测量精度不变。
可以在±20 mm的景深范围内，保证性能。

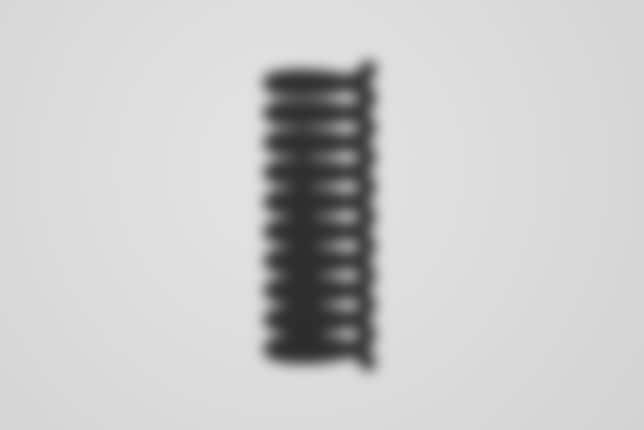

非远心光学系统

位置偏移时边缘会模糊

TM-X5000

即使位置发生偏移，边缘依旧清晰

保证整个视野区域的精度

无需为提高精度进行调整和校正

凭借图像变形小的低失真镜头与特色算法，不再需要照明及目标物的位置调整和校正。此外🀅，也可发行校正证书。

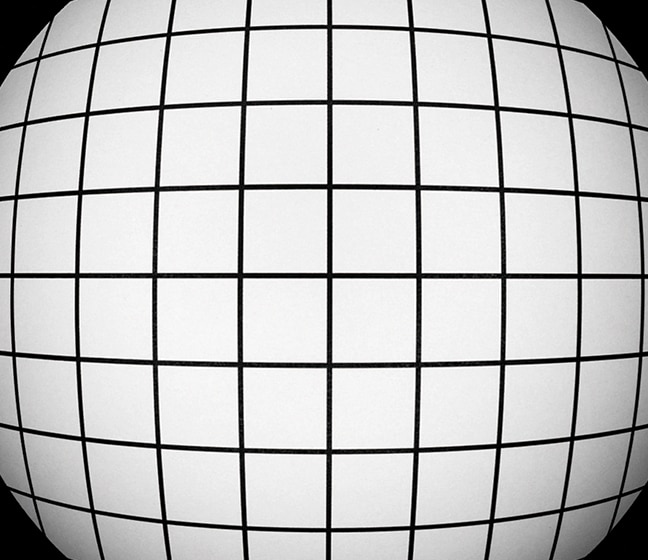

普通镜头

边缘部位发生变形

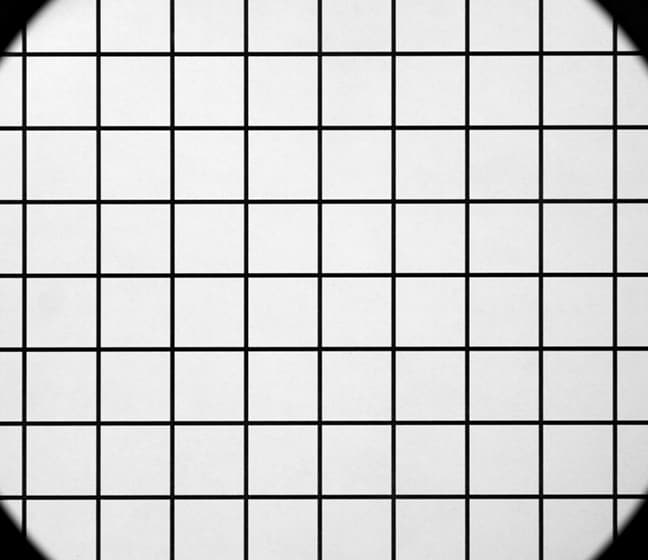

TM-X5000 镜头

整个视野区域内变形极少

轻松使用各种工具进行设定

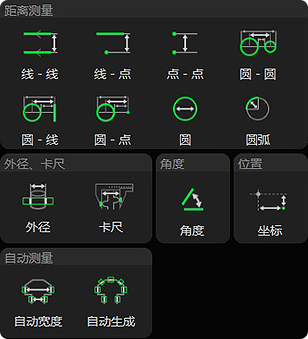

测量工具一目了然且设定轻松

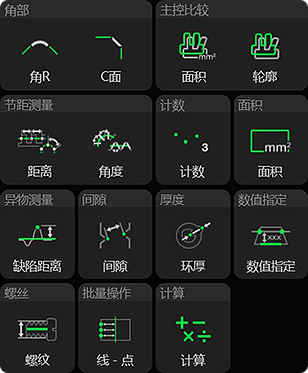

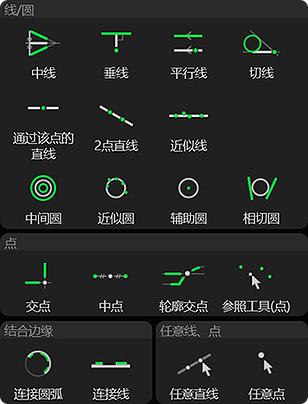

根据不同的组合方式，备有100多种测量工具。支持尺寸测量、几何公差测量、主控面积比较、缺陷距离测量💮等在线🗹检测所需的各种测量内容。

  • 基本工具

  • 要素工具

  • 辅助工具

  • 应用工具

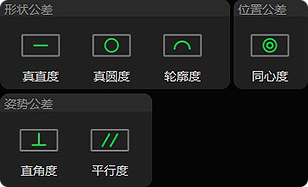

    几何公差工具
