多个连接时的采集方法
电流采集（4-20 mA）因采集目标的4-20 mA输出设备与4-20 mA输入设备的连接形式不同，采集方法也有差异。
下面介绍连接（多个连接）其他4-20 mA输入设备时的采集方法。另外有使用电压输入的方法与💟利用具🔴备4-20 mA输入的采集仪的方法，下面还将分别对其采集原理及选择要点进行介绍。
使用电压输入的采集方法
采集目标的4-20 mA输出设备已与其他4-20 mA输入设备连接时，可𝐆通过具备电压输入范围的采集仪直接采集。重点是，通过其他设备的4-20 mA输入电路的负载电阻采集ꦚ已经过电流→电压转换的电压。

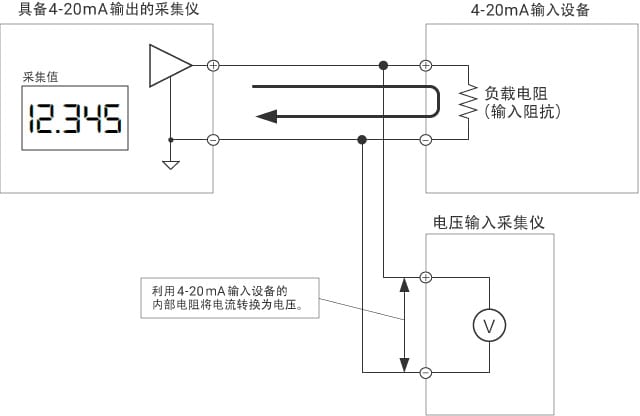

配线
选择要点
- 请确认已连接的4-20 mA输入设备的负载电阻。负载电阻为250 Ω时，可将4-20 mA转换成1-5 V进行采集。
- 在负载电阻细微如为1 Ω时，转换后的电压也是细微值，因此有可能导致采集精度或分辨率下降。此时，请使用下一项所述的4-20 mA输入设备或分流电阻。
使用具备4-20 mA输入的采集仪的采集方法
可通ඣ过串联配♊线2台4-20 mA输入设备同时采集。在其他4-20 mA输入设备的负载电阻细微如为1 Ω时，也可保证良好的采集精度。

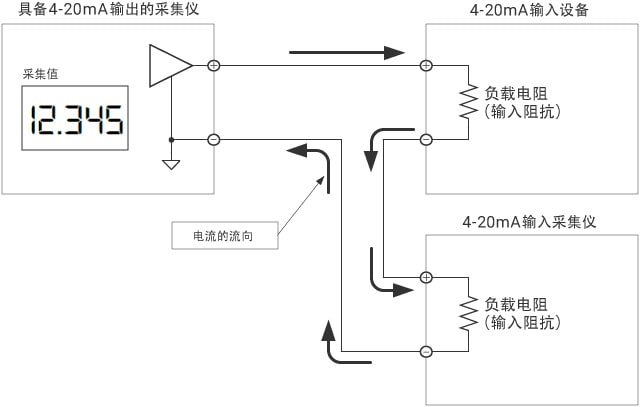

配线
选择要点
- 请设为“4-20 mA输出的最大负载电阻＞2台4-20 mA输入的负载电阻合计”。例如，4-20 mA输出设备的最大负载电阻为260 Ω时，可串联连接2台负载电阻为10 Ω与250 Ω的4-20 mA输入设备。
- 由于对负载电阻串联连接，在各输入的 - 端子（GND端子）间将产生电位差。请确认产生电位差也不会影响整体电路。例如，输入设备的各个 - 端子（GND端子）与电源的 - 端子（GND端子）为通用时，需要准备其他电源来实施绝缘。
通过分流电阻进行电流→电压转换的采集方法
通过将ꦕ其他4-20 mA输入设备的负载电阻与分流电阻串联连接，即可利用具有电压输入范围的采集仪进行采集。在其他4-20 mA输入设备的负载电阻细微🦂如为1 Ω时，也可保证良好的采集精度。

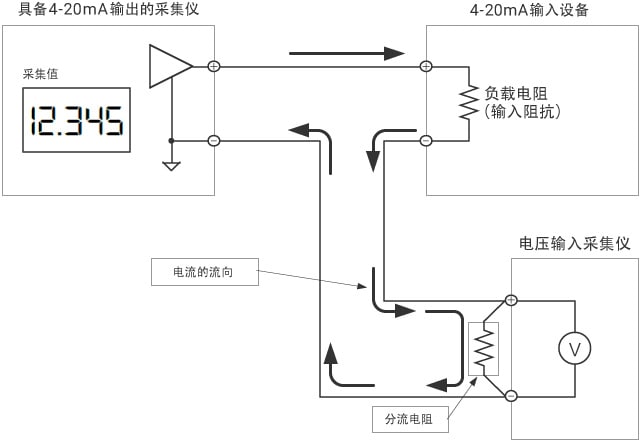

配线
选择要点
- 请设为“4-20 mA输出的最大负载电阻＞（4-20 mA输入的负载电阻+分流电阻）”。
例如，4-20 mA输出设备的最大负载电阻为260 Ω时，可串联连接负载电阻为10 Ω的4-20 mA输入设备与负载电阻为250 Ω的分流电阻。 - 由于对负载电阻串联连接，在各输入的 - 端子（GND端子）间将产生电位差。请确认产生电位差也不会影响整体电路。
- 有关分流电阻选择的详情，请参阅“分流电阻的选择方法”。
