单独连接时的采集方法
电流采集（4-20 mA）因采集目标的4-20 mA输出设备与4-20 mA输入设备的连接形式不同，采集方法也有差异。
下ꦐ面介绍1对1连接（单独连接）时的采集方法。另外有使用4-20 mA输入采集仪的方法与利用分流电阻进行采集的方法，下面还将分别对🗹其采集原理及选择要点进行介绍。
使用具备4-20 mA输入的采集仪的采集方法
使用具备4-20 mA输入范围的采集仪时，可直接连接进行采集。

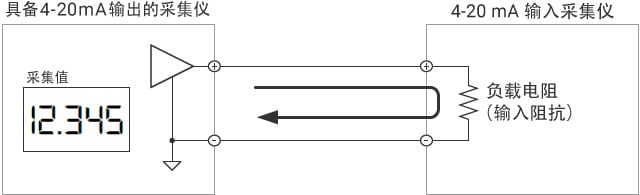

配线
选择要点
- 请设为“4-20 mA输出的最大负载电阻＞4-20 mA输入的负载电阻”。若不满足条件，4-20 mA输出电路将无法正确工作，从而产生采集误差。
通过分流电阻进行电流→电压转换的采集方法
使用具备电压输入范围的采集仪时，通过外装连接分流电阻来实施电流→电压转换，即可进行采集。电流→电压转换利用欧姆定律（E🐽=I・R），将分流电阻中流动的电流转换为电压。

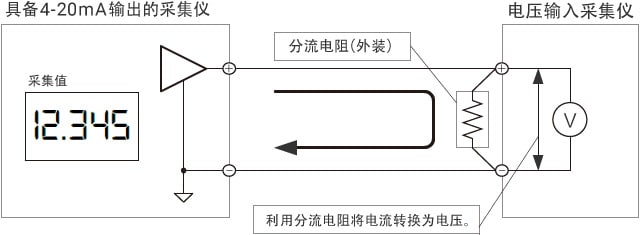

配线
选择要点
- 请设为“4-20 mA输出的最大负载电阻＞分流电阻的电阻值”。若不满足条件，4-20 mA输出电路将无法正确工作，从而产生采集误差。
- 有关分流电阻选择的详情，请参阅“分流电阻的选择方法”。
使用信号转换器的采集方法
使用信号转换器时，可通过具有电压输入范围的采集仪采集4-20 mA输出。可从信号转换器产品阵容中选择合适的电压输出范围。
另外，使用绝缘型信号转换器可将采集仪绝缘。

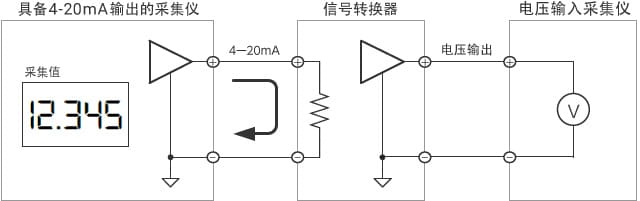

配线
选择要点
- 请设为“4-20 mA输出的最大负载电阻＞信号转换器的负载电阻”。若不满足条件，4-20 mA输出电路将无法正确工作，从而产生采集误差。
- 在采集多个采集目标时，若各CH的GND间产生电位差，共用内部GND的采集仪将无法使用。此时应使用绝缘型信号转换器。
