分流电阻的选择方法
所谓分流电阻器，是指用于检测电路电流的电阻器。也被称为“分流器”。用于电池的各种评估试验等需要通电的试验。例如，在电池的过充电试验或过放电试验等中，为采集通电电流，需在电路中加入分流电阻并采集分流间的电压。下面介绍分流电阻𓆏的选择要点及配线🌜位置。
电阻值与额定选择

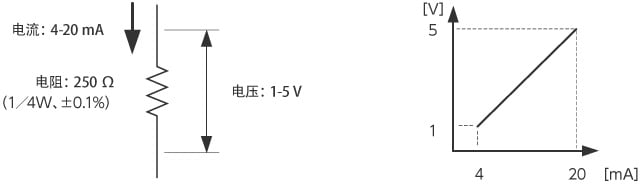

将4-20 mA转换为电压时的电阻值一般使用250 Ω。因为会转换为1-5 V，便于处理🌠。最大消耗功率为0.1 W（= 5 V × 20 mA），因此额定应达到1/4 W以上。容许꧂公差与要求的转换精度也有关系，但一般选择±0.1％。
关于250 Ω电阻

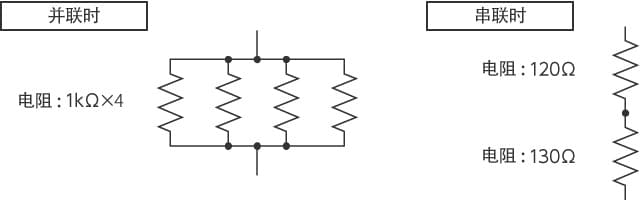

250 Ω电阻并不是标准电阻值，不能作为通用电阻获取，但能够以合成电阻制作。例如，将4个1 kΩ电阻并联连接，▨或将120 Ω与130 Ω电阻🦋串联连接，即可获得250 Ω电阻。
要点Q&A
- Q：电阻值必须使用250 Ω吗？
- A：只要小于输出设备的最大负载电阻即可，无需使用250 Ω。例如使用100 Ω时，4-20 mA电流输出将转换为0.4-2 V电压，因此只需对0.4-2 V进行比率补正即可转换成实测值。
分流电阻的配线位置

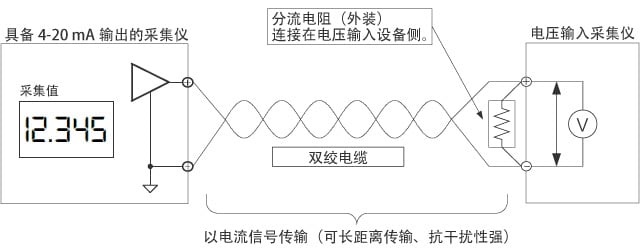

分流电阻连接在电压输入设备侧。用于在设备间传输电流信号。以电流信号（4-20 ဣmA）传输更有利于发挥优势（可长距离传输、抗干扰性强）。（在4-20 mA输出设备侧🗹连接分流电阻时将变成电压传输。）并且，设备间的连接电缆应使用双绞电缆。
