温度分析的改善
下面介绍对温度记录仪性能具有重大影响的分辨率及A/Dও转换。另外，还对防干扰对策以及实现更准确的温度采集的提示进行介绍。
决定精度的因素
作为决定采集仪精度的术语有分辨率与直线性。将这꧑两者统称为“精度”或“准确度”。首先，对这两个概念进行说明。
分辨率
能够对输入信号进行分辨的精细度，由采集仪的A/D转换元件决定。例如，分辨率为14 bit、输入范围为±5 V时，理论上的最小读取值为0.6 mV。
±5 V÷214（16384）≒0.6 mV
直线性
请参照图表。横轴表示输入电压，纵轴表示采集值。直线性表示相对于理想直线，实测值的准确度如何꧑。将（理想值-实测值）中的最大偏移量除以输入范围的值以百分比表示。在实际采集中由于受到环境（干扰、电位差）影响，有可能无法♋根据分辨率与直线性计算精度。减少这些影响并实现高精度采集的技术有以下2种。
- 通道间接地绝缘
- ΔΣ（三角积分）型A/D转换方式
温度记录仪的性能
下面介绍为准确采集温度而配备的温度记录仪技术。
三角积分A/D转换
三角积分A/D转换方式是为比传统的A/D转换方式（逐次转换方式或快闪方式），更高精度地进行A/D🦋转换而开发的、将过采样与积分组合而成的A/D转换方式。在输入信号的再现性及商用电源频率的干扰隔绝方面具有优异表现。尤其在温度采集等采样周期长的采集中能够发挥作用。
【1】过采样
以高于输入信号频率的高频率进行采样（A/D转换）就是过采样。能够提高输入信号的再现性与分辨率。
在分辨率为0.1 V的电路输入2.04 V时无法判断是2.0 V还是2.ཧ1 V。对此通过过采样🏅实施12次采样，平均下来为2.041 V，从而与输入值相同。
【2】积分
干扰频率在多数情况下与商用电源相꧂同，进行一定时间的简单平均，减少꧅干扰影响。使用时设定为与商用频率相同的积分时间（20 ms：50 Hz区域、16.7 ms：60 Hz区域）。
黄金城的NR系列配备电源ON时自动开始功能。设为ON时，接通电源后将自动开始收集。

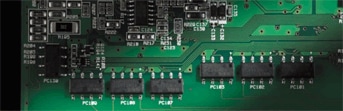

通道GND间绝缘
是在输入电路的各ꦦ通道间利用高耐压半导体继电器进行绝缘，🦹以减少共模干扰影响的技术。与上述的三角积分A/D转换方式并用时，通过切断共模干扰与常模干扰，实现高精度温度采集。
另外，输入电路的各通道间被绝缘后，即使各信号GND存在电位差也可进行采集。

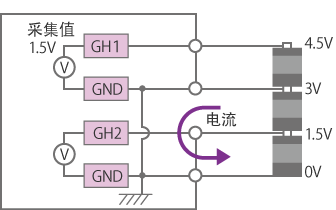

输入通道的GND间为非绝缘时，若各信号源的GND间存在电位差，GND间将发生电流，无法进行采集。

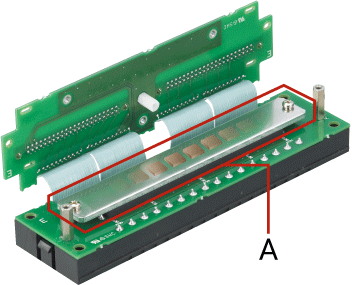

热分布均匀化结构
- A
- 热分布均匀化结构体
利用热电偶进行温度采集时，采集测温点与温度记录仪输入端子台的温度差，在此结果上加上温度记录仪输入端子台的温度。因此，温度记录仪输入端子台的通道间温度偏差是发生误差的原因。所谓热分布均匀化结构，是指主动进行加温控制，抑制通道间温度偏差的技术。具有将采集精度提高至约2倍的效果*。
*与本公司NR-1000 系列产品的比较
防干扰对策
输入电路的GND未被绝缘的记❀录仪时，需要注意接地型的使用。采集目标物与热电偶及GND形成电路，干扰成分有可能由此侵入，这被称为传导干扰。另外，正常情况下热电偶等导体由于“天线效应”而从周围拾取干扰。这就是放射干扰，若粘贴接地型热电偶的位置在大的导体上，将产生同样的影响。虽然都被称为放射干扰，但其原因及大小、频率各有不同，需要具体分析原因并采取对ღ策，最常见的是商用电源干扰。
为防止来自热电偶的传导干扰
- 请用胶带等将热电偶前端绝缘。虽然牺牲了响应性，却是个简单的方法。
- 请使用通道间绝缘的记录仪。
为防止来自电源的放射干扰
- 请勿将电源线与采集线并行配线。
尤其务必要与动力线隔离配线。 - 请对受影响的信号线采取电磁屏蔽措施。

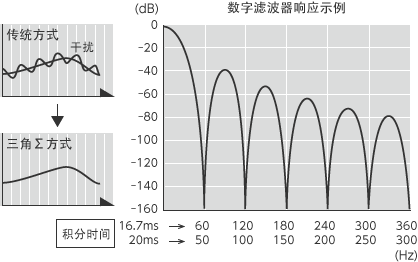

三角积分A/D转换示意图
