几何公差特性的分类与符号

几何公差的符号如下所示。所谓“适用要素”的“独立要素”，就是不关联基准（无需标示基准）的要素。“基准”是为了决定姿态、位置、跳动而设定的理论理想🀅要素。而“关联要素”则是与基准存在关联的要素，用于指定姿态、位置、跳动公差。

适用要素	公差的种类	几何特性	符号
独立要素	形状公差 （形状偏差）	真直度
		平面度
		真圆度
		圆柱度
		线轮廓度
		面轮廓度
关联要素 （需要基准要素）	姿态公差	平行度
		直角度
		倾斜度
	位置公差 （位置偏差）	位置度
		同轴度
		同心度
		对称度
		线轮廓度
		面轮廓度
	跳动公差 （跳动偏差）	圆跳动
		全跳动

独立要素
形状公差（形状偏差）
真直度
平面度
真圆度
圆柱度
线轮廓度
面轮廓度

关联要素（需要基准要素）
姿态公差
平行度
直角度
倾斜度
位置公差（位置偏差）
位置度
同轴度
同心度
对称度
线轮廓度
面轮廓度
跳动公差（跳动偏差）
圆跳动
全跳动

几何公差符号一览（相关规格：ISO 5459）

真位置度理论（用方框围起的尺寸值）

用“理论正确尺寸（TED：Theoretically Exact Dimension）”标示几何公差（位置度、轮廓度、倾斜度）的思考方式。TED会用方框（□）围起理论正确尺寸，将与该位置相关的公差填入形体控制框。

位置的指定

进行如下图所示的位置指定时，尺寸公差标示的基准尺寸和公差均会成为尺寸公差的总和（累积公差），无法指定💞正确位置。而利用TED进行标💮示时，因其不附带公差，不会引发累积公差的问题。

公差带的指定

在指定公差带时，真位置度理论会在公差值的中心，正确标示需要用TED管控的位置。

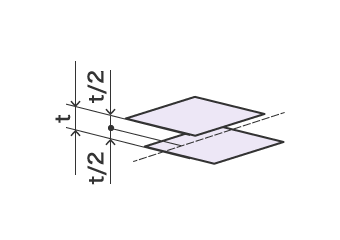

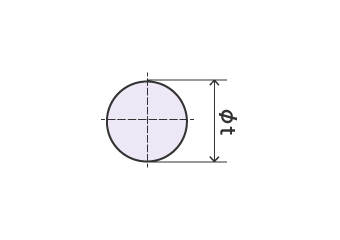

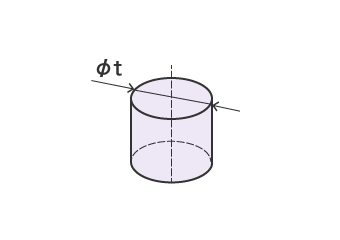

要素为点时，公差带就是以该点为中心的圆形（a）或球形；要素为直线时，则公差ꦍ带为以该直线个别正确离开公差值一半的平行二平面（b）🌜，或以该直线为中心的圆柱公差带（c）。
