形体控制框

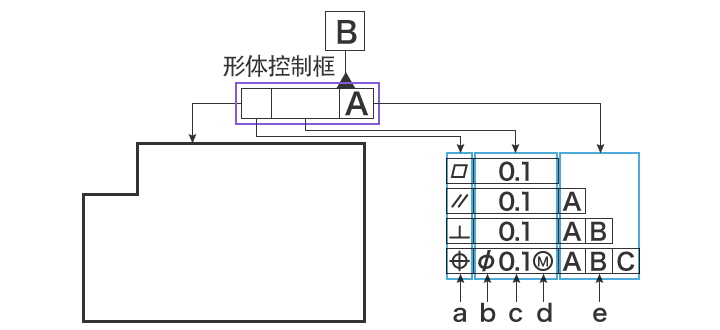

几何公差用“形体控制框”标示。形体控制框中应包含下列要素。
- a
- 几何特性符号
- 标注几何公差的种类。
- b
- 直径符号（必要时）
- 必须标注的几何特性如下所示。
二维平面中的圆中区域：位置度、同心度
三维空间中的圆柱中区域：真直度、平行度、直角度、倾斜度、位置度、同轴度、
三维空间中的球体中区域：位置度 - c
- 几何公差值
- 公差的值。单位为“ mm （毫米） ”。
- d
- 实体公差、公共公差带等
- 主要包括“（最大实体要求）”、“（最小实体要求）”、“CZ （公共公差带：Common Zone） ”等。以及其他、等。
- e
- 优先基准
- 将设计者需要优先设定为基准的部分指定为基准。标注多项基准时，按照从左到右、优先度从高到低的顺序进行标注。
通常情况下，设计者会按照优先度顺序，决定基准的字母，因此越靠前的字母优先度越高。
