圆柱度的测量
对指定“圆度”和“笔直度”的圆柱度进行测量。测量圆柱的歪曲度，标示应该呈现何等正确的圆柱形。
图纸示例

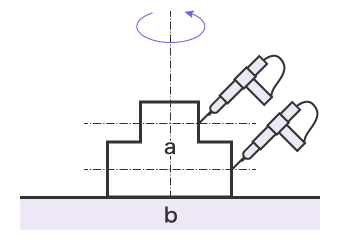

利用真圆度测量仪测量
- a
- 目标物
- b
- 平板
将目标物放置在真圆度测量仪的旋转工作台上并固定。用探针抵住目标物，转动旋转工作台，对各测量点进行测量。
若目标物较大，则固定工作台，旋转并上下移动探针。
问题点
探针的可动区域有限，目标物较大时难以测量。
此外，由于测量仪只能测量真圆度或圆柱度，若需测量其他几何特性，必须准备支持其他功能的测量仪。

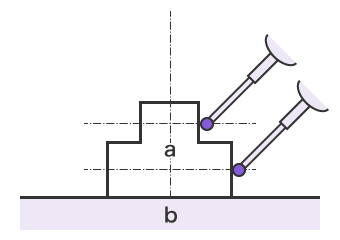

利用三坐标测量仪测量
- a
- 目标物
- b
- 平板
只需通过点测量来测量目标物表面的4点以上，即可完成测量。
通过改变探针的位置，能够从各类角度及位置进行测量。
此外，1台三坐标测量仪可支持各类几何特性的测量。
- 测量画面
-
- a
- 圆柱度的测量结果
