平面度的测量
对指定应该呈现何等正确平坦面的“表面凸凹度”参数，即平面度进行测量。
最凸起部分与最凹陷部分必须位于上下分离2个平面之间夹住的一定距离。

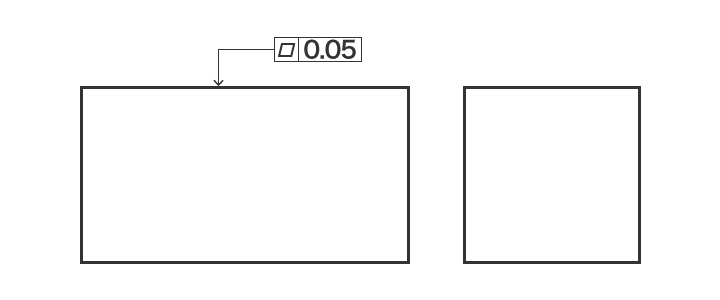

图纸示例

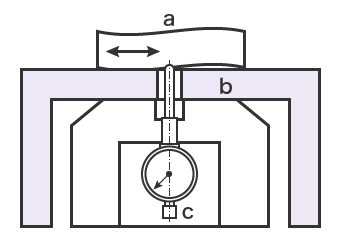

利用千分表测量
- a
- 目标物
- b
- 工作台
- c
- 千分表
将目标物放置在精密平面工作台上并固定，装设千分表的测量部，使其可接触测量面。
移动目标物，使测量位置均匀分布，读取千分表的示值。
测得偏差的最大值，就是平面度。
问题点
目标物的移动方式会改变测量点，可能会产生不同的测量值。因此，很难得到稳定的测量值。

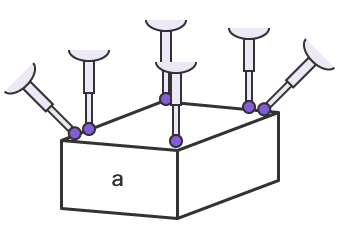

利用三坐标测量仪测量
- a
- 目标物
用探针抵住4处以上的点位进行点测量，就能测得平面度。
测量点更多，测量范围更广时，同样可实现高精度的稳定测量。

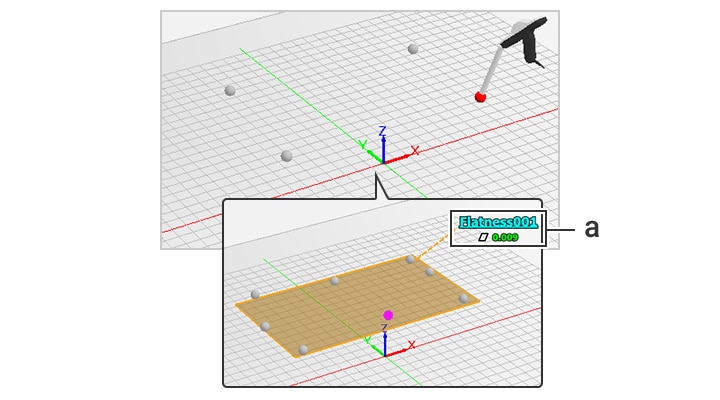

- 测量画面
-
- a
- 平面度的测量结果
