面轮廓度的测量
对指定设计部件的“实际曲面（表面）等是否与设计理想值一致”的面轮廓度进行测量。
面轮廓度的测量不同于线轮廓度，以整个指定曲面为对象。
图纸示例

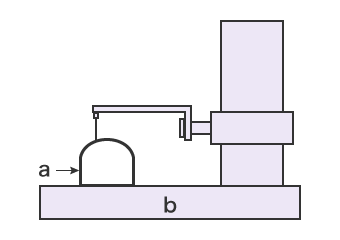

利用轮廓测量仪测量
- a
- 目标物
- b
- 轮廓测量仪
用探针抵住目标物的测量原点，指定测量长度并进行测量。
利用读取到测量数据与测量仪中的理论正确数据进行分析，可以输出🤡P/V值（相对于理论正确形状的最大值🎶、最小值，以及标准偏差σ值）。
问题点
探针的可动区域有限，目标物较大时难以测量。
对于位于复杂位置的测量点，因为探针不能探入，无法进行测量。
探针的重量（测量压力）可能还会导致测量面变形，使测量结果出现误差。

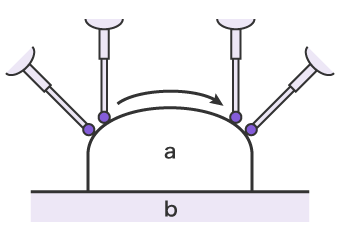

利用三坐标测量仪测量
- a
- 目标物
- b
- 平板
通过改变探针的位置，能够从各类角度及位置进行测量。
只需用探针轻触测量点即可，不必担心因探针重量（测量压力）导致测量面变形。
这样一来，能够快速进行高精度的稳定测量。

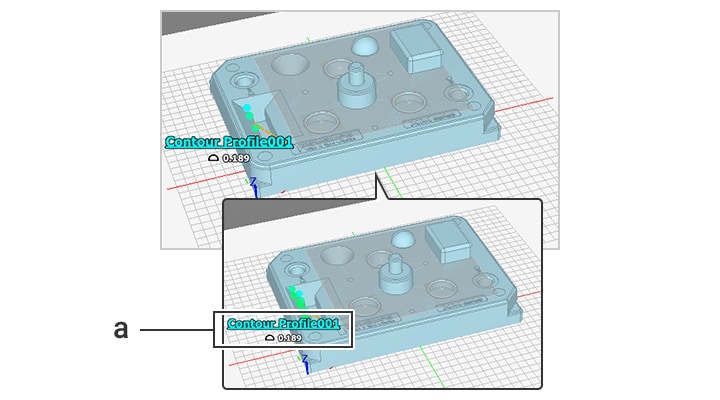

- 测量画面
-
- a
- 轮廓度的测量结果
