真直度的测量
对指定应该呈现何等正确笔直度的“笔直程度”，即真直度进行测量。
对象为直线，而非平面。因此可用于判定长尺寸物体的翘曲等。
图纸示例

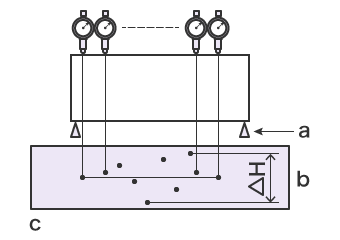

利用高度尺规测量
- a
- 微型千斤顶
- b
- △H＝真直度
- c
- 高度（Hn）图
为避免目标物倾斜，根据左右高度用小型千斤顶进行固定后，笔直移动目标物或高度尺规进行测量。
最大值与最小值之差（ΔH），就是真直度。
问题点
高度尺规的精度通常都低于三坐标测量仪，用高度尺规测量部抵住目标物时的力度，会对测量值造成影响等问题，可能会导致测量结果不稳定。
此外，对于无法水平设置的目标物，不能移动高度尺规，故难以进行测量。

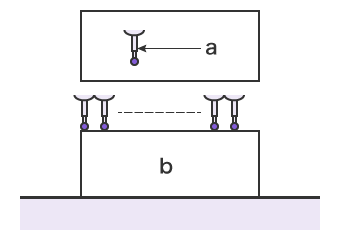

利用三坐标测量仪测量
- a
- 探针
- b
- 目标物
三坐标测量仪只需用探针轻触目标物，就能进行测量。因此，几乎不会发生因测量压力导致的误差，可获得稳定的测量结果。
此外，探针能从各种角度接触目🌳标物，对于因无法水平固定、很难用高度尺规测量的目标物，也能实现正确测量。
- 测量画面
-
- a
- 真直度的测量结果
