对称度的测量
对“相对于基准(作为基准的平面)保持对称”,即对称度的精度进行测量。

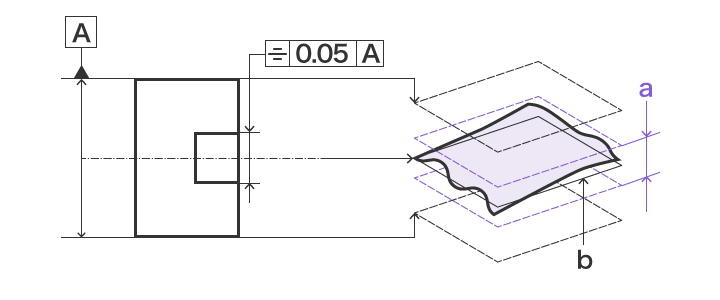

图纸示例
![图纸示例](/Images/ss_gd-and-t_l_symmetry_001_1809423.png)
- a
- 距离理论中心面0.05 mm以内
- b
- 理论中心面

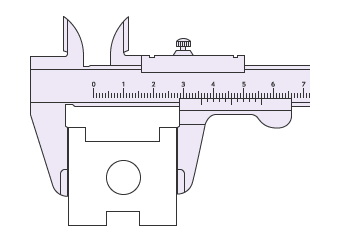

利用游标卡尺、千分尺测量
![利用游标卡尺、千分尺测量](/Images/ss_gd-and-t_l_symmetry_002_1809424.png)
用模拟游标卡尺或千分尺测量目标物的各部位,确认对称性。
能够轻松快速地确认结果,在对单一工件进行重复测量时更加方便。
游标卡尺和千分尺的种类很多,需要根据测量的位置及形状区分使用。
问题点
测量值精度及测量速度取决于操作者的熟练度,还会出现器具导致的测量误差。作为测量2点间长度的方法,能够测量尺寸,却难以测量几何公差(形状)。
此外,测量数据还必须手写记录。

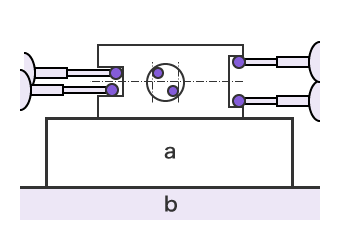

利用三坐标测量仪测量
![利用三坐标测量仪测量](/Images/ss_gd-and-t_l_symmetry_003_1809425.png)
- a
- 载物台
- b
- 平板
设定基准要素(平面),测量与目标要素(平面)之间的偏差时,只需用探针抵住测量点即可,能快速进行正确测量。
且测量结果将被记录在测量仪中。
- 测量画面
-
- a
- 基准要素(平面)
- b
- 对称度的测量结果
- c
- 目标要素1(平面)
- d
- 目标要素2(平面)
