真空室的尺寸测量

据说，随着第五代通信（5G）的普及和汽车装备的数字化，半导体需求进入了超级周期*。面对持续增长的需求和高功能化，对半导体制造装置的厂商来说，开发新技术和提升生产效率是当务之急。其中，半导体制造工序中常使用的真空室的性能，对于持续发展的半导体制造技术来说，是不可或缺的要素。
下面将从半导体制造工序中真空室的用途、结构等基础知识开始，说明影响其性能的形状和尺寸测量中存在的难题及其解决方法。
*在行情的周期性变动和景气循环中，以固定周期出现的价格上升。

什么是真空室
半导体制造工序中真空室的用途
真空室的结构
真空室尺寸测量的必要性
真空室的尺寸测量
真空室尺寸测量的难题和解决方法
- 端面和密封面的平面度测量
- 闸门阀的组装精度测量
真空室尺寸测量的高效化

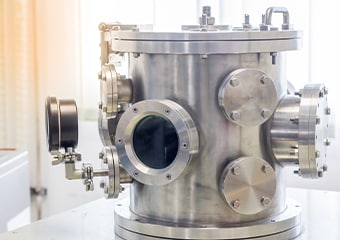

什么是真空室

真空室是用于制造出真空空间的容器，又名“真空槽”。真空是指压力低于大气压的状态。真空室装有真空泵，真空泵吸出真空室内的空气，制造出真空。
很多半导体制造装置中必需的等离子体都是在真空状态下产生的。在真空状态下杂质少，沸点较低，所以可通过流动气体使目标物质成膜或🌳沸腾。因此，真空室多用于曝光、成膜、蚀刻、溅射镀膜等半🔯导体制造工序。

半导体制造工序中真空室的用途

真空室被用于半导体制造工序的许多装置中，下面将介绍具有代表性的装置。

CVD（Chemical Vapor Deposition）装置

CVD装置是一种形成薄膜的装置。在形成用于保护半导体不受水和灰尘影响的膜以及形成配线膜、绝缘膜的时候使用，可在硅晶圆上沉积约10 nm至1000 nm的膜。薄膜通过气体的化学反应形成，而化学反应中需使用热量、光、等离子体。
其中，使用等离子体的CVD装置在真空室内进行🐟成膜。与使用热量或光的方法相比，可在低温下成膜。此外，因为其能在狭窄的沟槽内成膜，所以被大量用于半导体制造工序。

蚀刻装置

蚀刻装置是在半导体上进行精密加工的装置，如以约100 nm至1000 nm的宽度蚀刻深槽等。蚀刻装置有湿蚀刻装置和干蚀刻装置。湿蚀刻装置在酸或碱等溶液中，通过化学反应削去膜，除去露出部分。另一方面，干蚀刻装置使用高真空等离子体。在真空室内将气体转变为等离子体，用化学反应和经过加速的离子把膜削除。
与湿蚀刻装置相比，使用等离子体的干蚀刻装置可进行𒊎细微加工，各向异性更强。近年来也开发了使用高密度等离子体的干蚀刻装置，即使是大口径晶圆的蚀刻，也不会降低生产能力。

溅射镀膜装置

溅射镀膜装置也叫作“溅射装置”，是在真空里制造薄膜的装置。
溅射镀膜装置在真空室内产生氩等离子体。其中，用氩离子轰击被称为“靶体”的铸锭，击出金属原子，在晶圆上成膜。
通过溅射镀膜装置，即使是CVD装置和♐真空蒸镀法难以成膜的高熔点金属、合金等材料，也🌌能成膜。另一方面，真空室内的真空度必须比CVD装置高两位数左右，所以需要高功能的真空系统。

EUV（Extreme Ultraviolet Lithography*）曝光装置

EUV曝光装置是全新的曝光装置，采用将波长为ArF光源约1/10以下的13.5 nm软X射线作为光源的曝光技术。利用波长极短的光，可将5 nm或3 nm的微细电路图案转印至晶圆，解决了过去的一大难题。
EUV曝光装置在真空室内照射软X射线，真空室内有照射镜光学系统。软X射线会被空气吸收。因此，要求真空室内具有高真空度并除去水分。
虽然EUV曝光装置的引进实绩尚少，但其作为备受期待的优秀曝光装置，各半导体制造厂商都在努力引进。除逻辑半导体之外，EUV曝光装置还被引进至微细化和高速大容量化显著的DRAM制造工序，今后有望得到进一步普及。
*极紫外光

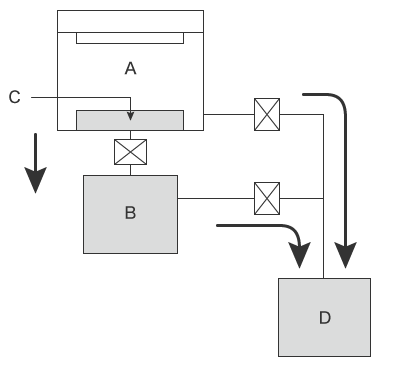

真空室的结构

真空室通过粗抽真空泵和真空泵（主泵）进行低压化，变为真空状态。材料一般使用不锈钢或镀镍软钢，超高真空装置则使用铝合金。
晶圆搬入真空室内，在此处进行成膜、蚀刻等处理。ꦿ为了实现杂质少、密着性高的高质量处理，必须将真空室内变为高真空状态，尽量减少空气中的杂质含量。因此，真空室内安装各装置的法兰等要求具有较高的加工精度。

真空室尺寸测量的必要性

可以说，半导体工件的性能取决于真空室内的真空度。特别是产生等离子体的装置，一旦真空度不正常，就会对放电、离子化、溅射镀膜现象等物理、化学加工造成不良影响。
造成这些不良影响的主要原因之一，就是被称为“泄漏（真空泄漏）”的现象。泄漏是空气从真空室的端面和密封面等处的间隙进入的现象。发生泄漏时，真空室内的真空度下降，成膜、蚀刻、溅射镀膜等所需的化学反应不能正常进行，导致加工不良。
此外，如果发生名为“脱气”的现象，即因为连接部或焊接部的接合不良、密封垫材料或各部件安装不良等而导致漏气，则会造成吸入中毒症状以及火灾和爆炸。
防止泄漏和脱气，可采用气体流动系统的气密性测试，检查项目包括真空室的端面和密封面的平面度、法兰的安装状ꦏ态，或者用惰性气体仔细吹扫等，不过更为重要的是，在制造时必须♊严格测量形状和尺寸。

真空室的尺寸测量

真空室有主要通过焊接接合不锈钢、镀镍软钢、铝合金等板状构件的类型，还有🍷将这些金属块刨削或铸造而成的类型。通过焊接接合时，ꦬ需要检查焊接引起的应变，而通过刨削、铸造、切削制造时，需要检查是否因为切削时的加工压力等而引起变形。

尺寸测量要点

测量要点较多，下面将介绍形状和尺寸精度要求高的真空室端面和密封面的平面度，以及闸门阀（真空💦阀）组装精度的测量要点及注意点。

端面和密封面的平面度

真空室的开口部、作为与盖体的接合部的端面以及密封平面度需要测量。
如果是大型真空室，矩形式的一边长度或者圆形式的直径超过1 m，所以稍有误差就会影响接合，造成泄漏等。而且，平面度的误差也会影响安装后真空室的动作精度。
因此，各制造工序中的加工精度测量、与设计CAD数据的比对等，都必须仔细检查。

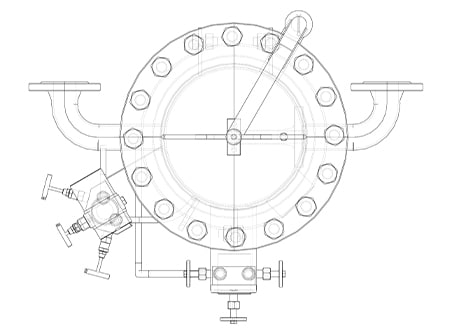

闸门阀（真空阀）的组装精度

闸门阀是用于隔离真空和真空、真空和大气的阀门。在半导体工艺设备中，闸门阀配置于真空室与真空泵之间，用来调节真空室的压力。
闸门阀与大气隔离，不破坏真空，所以闸门阀的组装精度直接关系到真空室的气密性。当组装精度低时，垫圈不能正常工作，运行时会导致真空室内发生泄漏或脱气。
因此，闸门阀的角度、位置等组装精度必须严格测量。

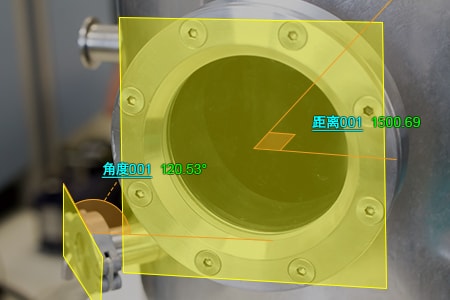

“WM系列”的阀门组装位置和角度测量 — “WM系列”的
阀门组装位置和角度测量

真空室尺寸测量的难题和解决方法

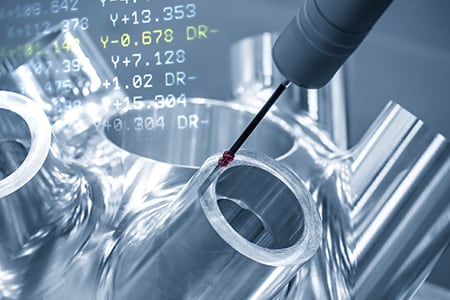

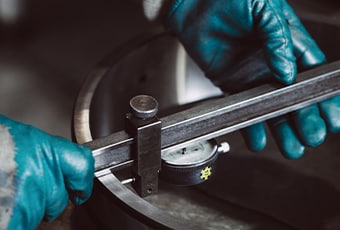

在真空室的尺寸测量中，组装前的部件以及组装后的形状和尺寸测量都十分重要。这些测量往往要求三坐标管理项目和以微米为单位的精度，因此卷尺、大尺寸游标卡尺等手动工具的测量有所局限，龙门式三坐标测量仪得到广泛应用。
然而，实施测量🐟作业时必须将大型真空室从生产现场搬运至测量室，安装在测量仪上进行测量，需要花费大量工时。此🔯外，还存在想要测量时无法在现场立刻测量的问题。测量超过1 m的大型真空室时，还存在以下难题：测量人员必须具备高水平的测量技能，或需要2至3人合作测量。

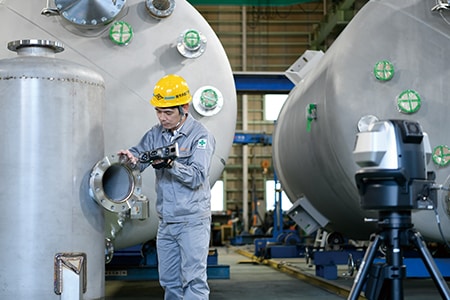

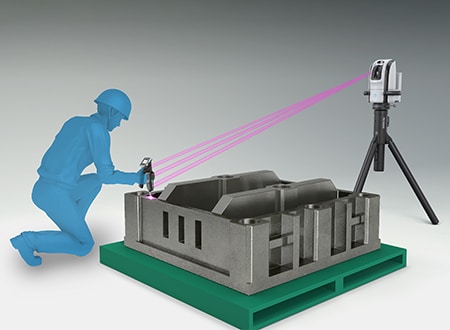

为了解决这些问题，越来越多的人开始采用新款三坐标测量仪。采用黄金城大范围三坐标测量仪“WM系列”，单人也能通过无线探头，以高精度测量大型真空室的尺寸。在测量范围内，可自由接近工件的深处部位，只需探头接触的简单操作即可测量。此外，因为可以随身携带，所以在生产现场和安装现场均可在有需要的时间、场所测量。与手动工具相比，测量值无偏差，可进行定量测量。

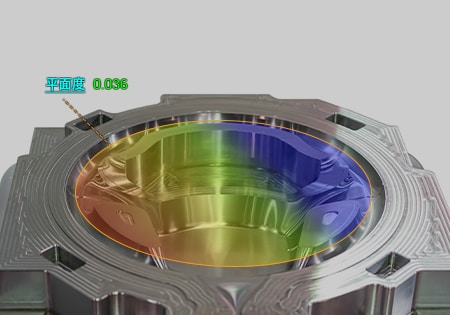

端面和密封面的平面度测量

大型真空室的长度约5 m，宽度约3 m，重量可达4吨左右。即使尺寸大，也常常要求具有高水平的测量精度，为了能准确测量平面度和各尺寸，需要用龙门式三坐标测量仪实施测量。但是，将大型真空室从加工机取下并移动至测量室，是一项耗时耗力的工作。
此外，以安装在加工机上的状态进行测量时，存在许多问题，如无法用手动工具准确测量三坐标尺寸、耗费大量工时导致加工机运转率下降等。而且，在一边确认完成精度一边实施进一步加工时，从加工机拆下后再测量的方式并不理想，希望能在安装于加工机的状态下进行尺寸测量。因此，在测量大型真空室的尺寸时，理想的三坐标测量仪应该紧凑不占地且可以自由移动，并在加工机上实施大范围测量。

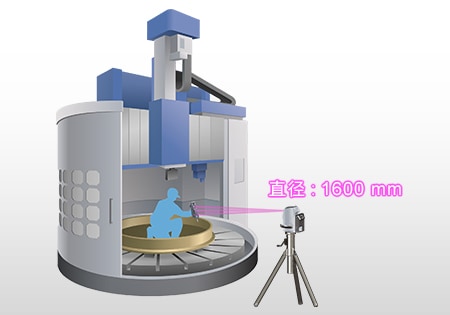

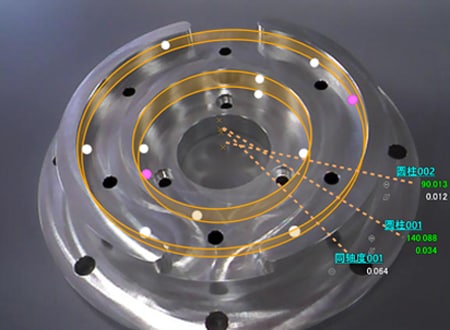

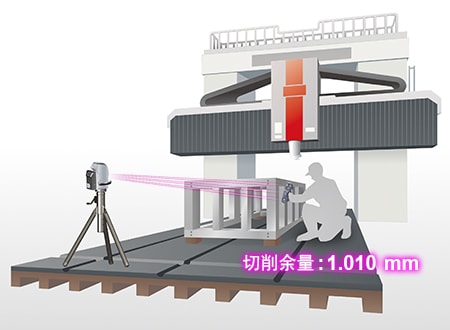

采用“WM系列”，即使是大型真空室，也无需从加工机取下，可当场进行测量。单人也能轻松测量加工后的对角尺寸、平面度、真圆度等，所以不仅能保证最终的完成尺寸，还有助于提升制造ꩲ过程中进一步提升加工精度的作业的效率。

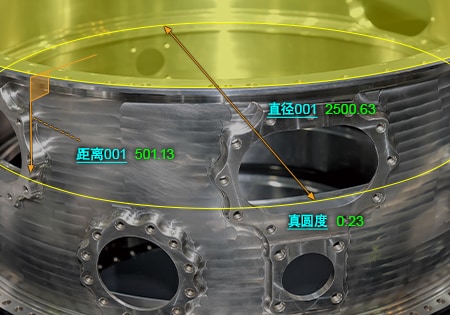

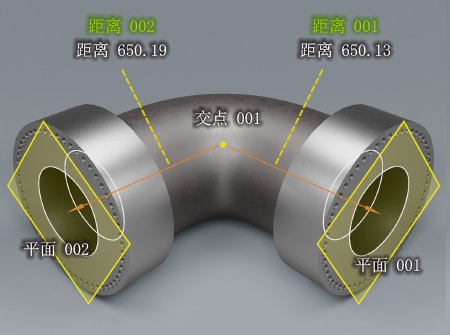

“WM系列”的端面距离测量画面示意图 — “WM系列”的
端面距离测量画面示意图

闸门阀的组装精度测量

大型真空室内组装的闸门阀的组装角度和位置精度，以真空室为基准来测量。测量距离有时长达数米，所以用卷尺、大尺寸游标卡尺测量位置，角度则用水平仪等测量。但是，使用这些手动工具时，测量值会随着接触角度和强度变化，所以作业人员不同会令测量值不可避免地发生偏差。

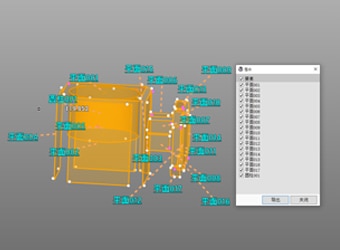

采用“WM系列”，只需将探头接触测量点，单人也能进行定量测量。不仅是因焊接而出现♍的变形和应变，闸门阀的安装角度也只需探头接触就能完成测量。可测量三维位置坐标。此外，还可以快速确认公差值相对于设计值的判定。
