焊接品质检测案例2 电子部件的接合

下面介绍水晶振子密封后的封盖（盖子）高度测量、电池密封体（盖子）的焊接检测等测量案例。

每一位参与“焊接”的人都必须要做的事！

LJ-X8000系列有助于实现焊接过程的自动化，这包含许多人存在的疑问之一。
LJ-X8000系列有助于实现准确和稳定的焊接缺陷检测的ꩵ自动化，这也是许多人在焊接过程中会存在🐟的主要问题之一。

下载

案例2-1：水晶振子密封后的封盖高度测量
案例2-2：电池极耳的焊接检测

案例2-1：水晶振子密封后的封盖（盖子）高度测量

在将水晶振子和封盖（盖子）接合并密封的工序中，为提高性能、减缓自然老化，要求达到非常高的气密密封状态。因此，封盖的接合中通常使用“电子束密封法”或“真空缝焊”等接合技术。
为了对决定产品品质的封盖接合品质进行管理，需要检查包装上的封盖是否已正常接合，还需要对精密工件进行高精度检𝄹测。同时，为应对在线全数检测，还要求具备较高的检测速度。

但是，如果使用传统的1D位移传感器检测工件高度或倾斜^*，需要对目标物进行高精度的高速扫描。因此，载物台移动非常费时，很难进行全数检测。此外，系统构建费用也非常高，装置化的难度较高，这也是一个问题。
与本公司LK-G5000 系列产品的比较

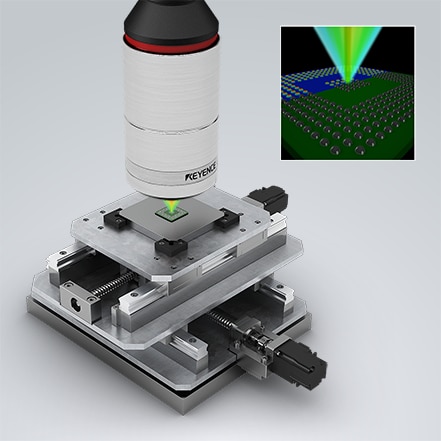

传统的1D位移传感器和载物台移动装置示例

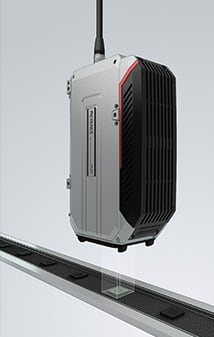

瞬间捕捉整个面，干涉式同轴3D位移测量仪“WI-5000系列”

导入干涉式同轴3D位移测量仪“WI-5000系列”后，可实现高速且高精度的全数检测。
“WI-5000系列”可瞬间（最快0.13秒）检测每10 x 10 mm 8万个高度数据，即“面”的信息，因此可进行在线🙈全数检测。

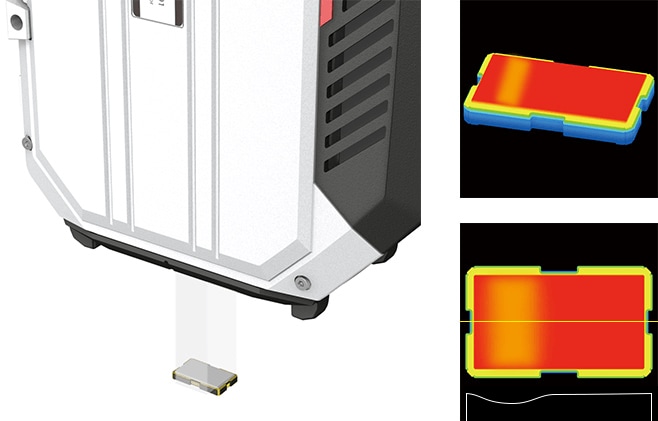

使用“WI-5000系列”进行的在线封盖（盖子）密封检测

可瞬间检测密封了小型水晶振子的封盖（盖子）高度是否有差异🧜（因接合不良而发生的封盖翘起或倾斜），在不降低生产线速度的前提꧃下，进行高精度接合检测。

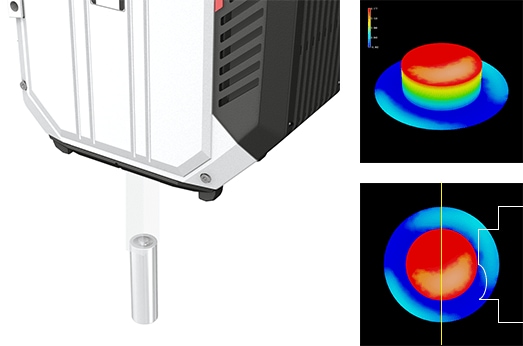

案例2-2：电池密封体（盖子）的焊接检测

在圆柱形锂离子电池的制造工序中，要求密封体（盖子）能实现高气密焊接。一般情况下，电池密封体的接合采用电阻焊接方式。万一发生焊接不良，可能导致发生漏液，因此为了管理和维持品质，适合进行全数检测。

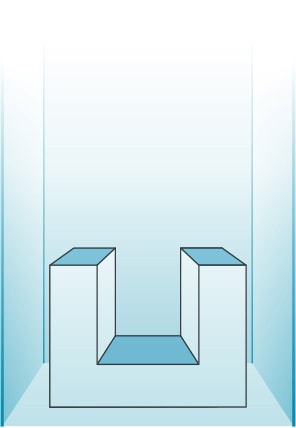

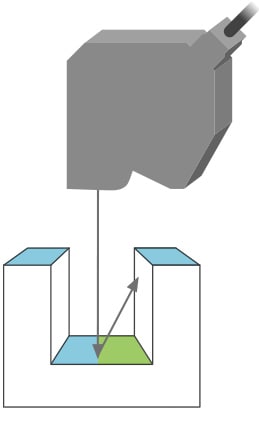

但是，在电池的大量生产过♛程中，如果使用传统的1D激光位移⛎传感器，检测非常费时，而且受工件检测部位形状的影响，会出现死角，并需要移动载物台。
