三轴加工机和五轴加工机的区别

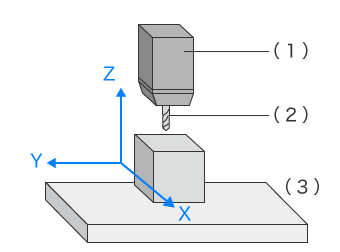

传统三轴加工机的内部区域由固定工件的工作台和主轴构成。主轴相对于工件沿左右（X轴）、前后（Y轴）、上下（Z轴）的方向移动并加工工件。

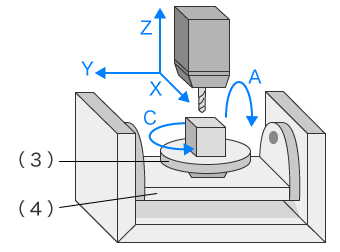

而五轴加工机的结构是X轴、Y轴、Z轴加上2根旋转倾斜轴。旋转倾斜轴分别为A轴和C轴，当安装了工件的工作台旋转时，A轴以X轴为中心转动工件，C轴以Z轴为中心转动工件。通过这种结构，可以在不取下安装于工作台的工件的情况下，加工除底面以外的面。
如此，五轴加工机便📖削减了更改工件安装角度的作业，无需使用特殊工具，即可加工自由曲面等复杂形状。可按需移动工件，大幅减少工具伸出量，可避免立铣🅷刀等工具因加工压力而发生变形、加工精度下降等问题。

何谓五轴联动加工机

五轴联动加工机同时驱动各个主轴和旋转轴进行加工。普通五轴加工机的加工流程有将A轴或C轴倾斜至指定角度执行切削、改变角度后执行切削等。在主轴动作期间，A轴和C轴停止旋转。这种方式称为“五轴分度加工”。

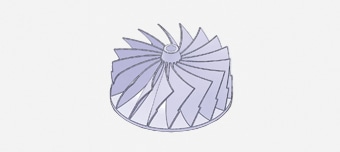

而五轴联动加工机在加工时同时驱动5根轴，因此可流畅地加工自由曲面，完成五轴加工机无法完成的任务。叶轮叶片、整体叶盘、往复式发ﷺ动机的吸气和排气端口等必须用五轴联动加工机♉进行加工。

五轴加工机的注意点

与三轴加工机相比，五轴加工机具备诸多优点，不过在引进和运用时需注意以下几点。

引进成本：

由于其性能高、功能多，在价格上比三轴加工机更昂贵。此外，还必须配备3D CAD/CAM，NC程序也相当繁复，因此这些引进成本也是其缺点之一。

加工精度：

即使轴的动作精度与三轴加工机相同，在多轴的情况下，加工精度会有下降。此外，机构复杂、可动部分多，导致装置各部分无法获得足够的刚性，可能会降低加工精度。

工序切换工时：

只要设定过1次，五轴加工机即可高速、高精度地实施加工，但如果要加工新的工件，准备所需的NC程序开发和各轴设定等工作会耗费大量工时。

夹持力、加工压力等导致的变形与应对措施

加工时固定工件的力称为“夹持𝓀力”，切削等加工向工件施加的力称为“加工压力”，这些都可能是造成变形🔜的原因。

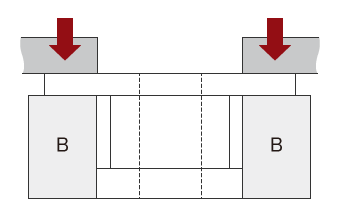

·夹持力

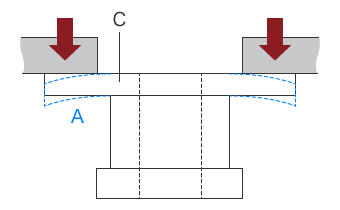

夹持力导致的变形是在固定工件的紧固力大于固定工件部分的强度时发生。
为防止这种情况，较为有效的方法是更改固定工件的位置或方向。若无法改变，可使用固定辅助部件固定容易变形的部位，由此防止发生变形。

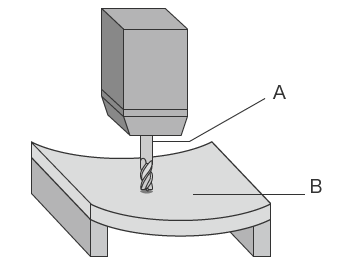

·加工压力

加💝工压力导致的变形是因为切削工具加工工件时的力而发生。为防止这种情况，增加变形部位的厚度、减少切削量、降低材料硬度等改变෴工件形状的措施较为有效。若因为规格或功能的关系无法改变，可采用被称为“除翘曲”的方法，即增加额外厚度实施粗加工再实施精加工的方法，用以防止变形。

切削热量（加工热量）导致的变形与应对措施

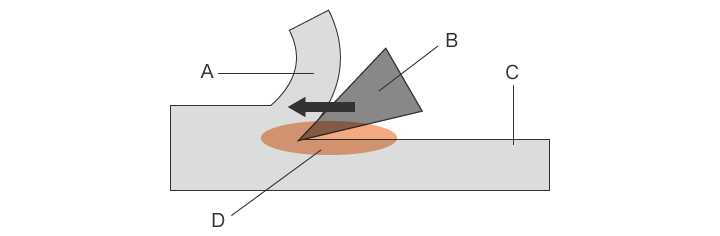

切削热量是在切削时切削工具和工件加工面摩擦而产生的热量，一般会达到600°C至1,000°C。特别是当工件为不锈钢等导热性低的材质时，切削工具和工件之间产生的热量无处散发，会积累大量的切削热量。产生切削热量时，工件会膨胀。工件膨胀造💯成切入深度超过设定，无法完成设计的尺寸。为防止这种情况，较为有效的措施是更换切削油、结合使用放电加工等变形较少的加工、更改工件材料等。

残留应力导致的变形与应对措施

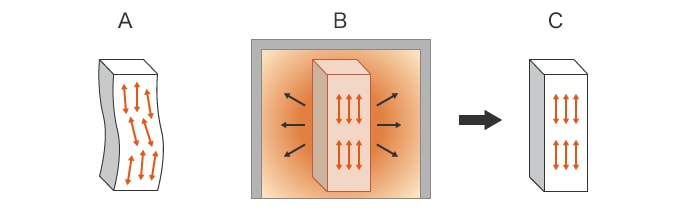

从工件除去夹持力、加工♕压力等外力之后，留在工件内部的应力称为残留应力。物体内侧到外侧的力和外侧到内侧的力原本保持平衡。但是，切削时的加工压力和切削热量破坏平衡后，会导致翘曲和应变。尤其是在较薄物体的加工中容易发生翘曲，而在硬材质的加工中容易发生翘曲和应变。此外，即使在用夹钳固定期间形状没有异常，在取下夹钳后也可能会发生变形。为防止这种情况，可采用名为“退火”的处理。在金属切削加工中，需在加工前🎐进行退火处理。通过这种方法，可将加工材料变软使其容易加工，将硬度变得均匀以防止加工不均，以及减少工件硬度偏差。

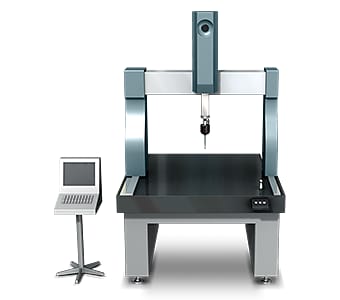

使用三坐标测量仪进行测量的课题

一般来说，如要使用三坐标测量仪测量自由曲面，必须使探头前端的接触件接触目标物上想要测量的部位。需要将接触件准确地接触指定的测量点。
此外，若测量范围较大，可通过增加测量点来取得更多位置的测量值，从而提升测量精度。

但是在测量自由曲面时会存在以下课题。

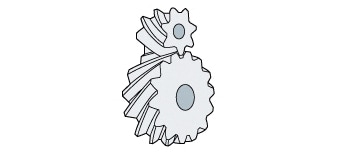

• 为测量叶轮叶片的厚度和最小厚度以及齿轮的齿面形状，必须测量很多点，所以需要花费大量时间，而且难以掌握整体的详细形状。
• CAD比较相当费时费力，例如，CAD数据与测量目标物的位置对齐十分困难，需要输入设计值和公差等。
• 采用仿形测量方式测量轮廓等，难以掌握整体形状。

使用齿厚游标卡尺、齿厚千分尺进行测量的课题

使用齿厚游标卡尺、齿厚千分尺等手动工具，通过名为“滚柱法”的测量方法测量齿厚。
但是，使用这些手动工具时，手按住测量位置的力（测量力）、测量位置偏差等各种度的把握因人而异。这会造成测量值发生偏差，难以实现定量测量。
此外，如需测量截面，必须切断样品，而且以点为单位的测量难以掌握截面形状。

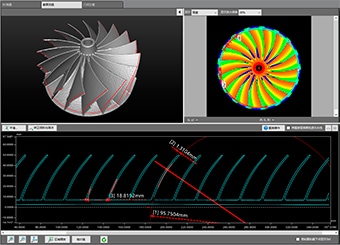

优点1：通过颜色显示与3D-CAD数据的差分

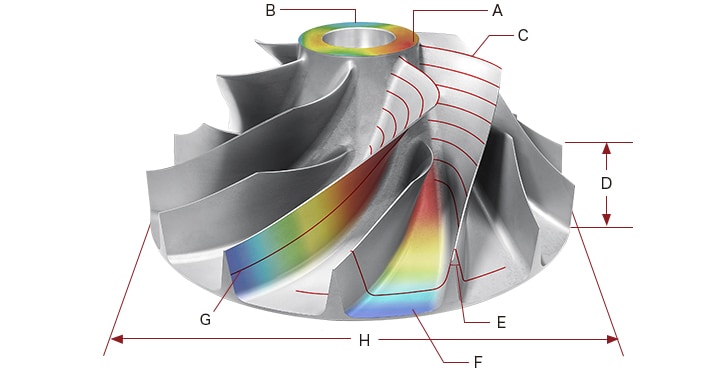

可将设计的3D-CAD数据和获得的数据进行比对，并用颜色显示差分，从而针对工件设计实现完成效果的可视化。如此，产品形状分析所耗费的工时便能得到大幅削减。

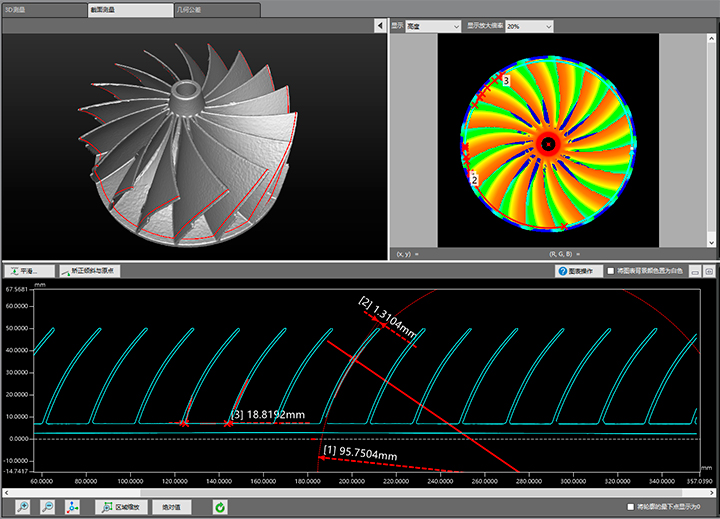

根据可沿不同方向旋转的3D数据，通过指定的方法对于叶轮叶片的间隔或R形状等各个位置进行测量。可从纵/横方向测量截面，无需破坏工件。
从掌握🅰整体形状到测量指定位置的尺寸，均可通过简单🌺的点击操作来实现，使测量定量化，不会被测量人员的技能水平所左右。

• 详细查看产品目录
• 咨询/询价

优点2：轻松测量滚柱尺寸。无需切断，截面一目了然

使用齿厚游标卡尺和齿厚千分尺测量齿轮的滚柱尺寸时，因为各测量人员的测量点不同、量爪或测杆难以到达测量点等，在可靠性和稳定性方面存在问题。此外，因为是以点为单位测量，所以要测量3D形状尤为困难。
采用“VL系列”，只需将目标物放置到载物台上进行扫描即可。采用非接触方式以及无需定位，实现了以面为单位捕捉目标物整体的3D形状。可显示目标物整体以及测量各个部位的轮廓，所以能够将形状不良的部位及其详细数值等可视化，便于测量人员掌握情况。

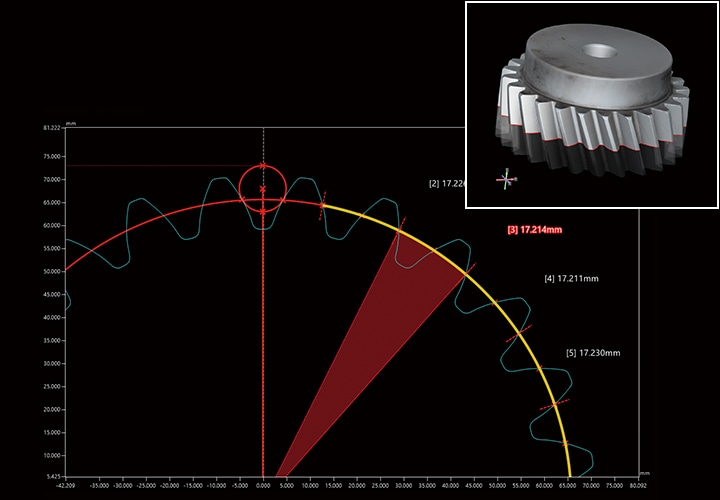

而且，采用“VL系列”，还能在比较3D-CAD数据和已取得数据的状态下测量截面，不必切断工件。根据获得的3D数据，用颜色实👍现滚柱尺寸和齿形状的可视化。可采用非接触方式轻松完成截面测🦹量。此外，通过观察切断部位轮廓的偏移，可及早发现加工变形等缺陷，并采取相应措施。
