3D显微镜显示功能

当使用显微镜观察物体表面时，由于每次只能对焦表面的一小部分，♚难以确定表面的形状或形貌。当使用相机拍照时，这个问题尤为显♋著。

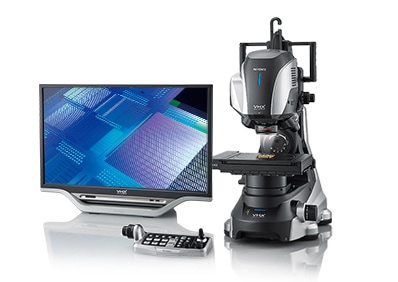

一些数码显微系统能够扫描整个表面，并捕捉完全对焦的每个不同🌊部位，然后将它们合成为一幅全幅对焦图像。数码显微系统会利用每个焦平面的相对高度数据，将表面重建为可自由操作的3D图像，从而方便用户了解表面的真实形状。

如何改变3D显示

可以从各种角度创建并查看3D图像

通过Accurate D.F.D. 方式实现高精度3D显微镜图像

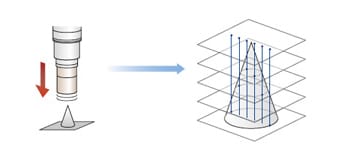

D.F.D.代表“Depth from Defocus”。D.F.D.方式能根据二维图像的散焦量，计算三维景深信息。当镜头向物体纵向移动以在不同的高度获取图像时，固定点的对焦情况会逐渐发生变化。
从形貌方面看，如果目标物某一部分的位置度较高，该部分会比其他部分更早地完成对焦（当朝着该部分向下方移动镜头时）。如果目标物某一部分的位置度较低，则只有向目标物移动镜头才能对焦该部分。
通过计算镜头在图像中的每个点准确对焦时的高度位置度，即可生成3D图像。
即使某些部分无法实现准确对焦，D.F.D.算法仍然能够计算这些像素高度位置，并获得详细的质地信息。

生成高反射物体的3D显微镜图像

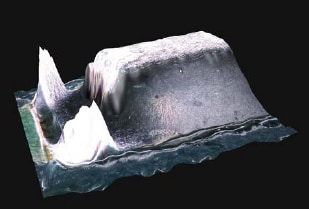

过去，由于反射率较高，难以生成金属面或镜面的3D图像。
在发生光晕的部位，无法获得有助于区分对焦或散焦像素的颜色对比度信息。

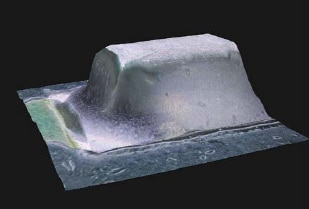

如今，即使目标物的表面反射率超高，只要将消除光晕功能与3D图像合成技术结合在一起*，即可生成精确的3D轮廓。
*搭载这个功能具体是在2006年左右

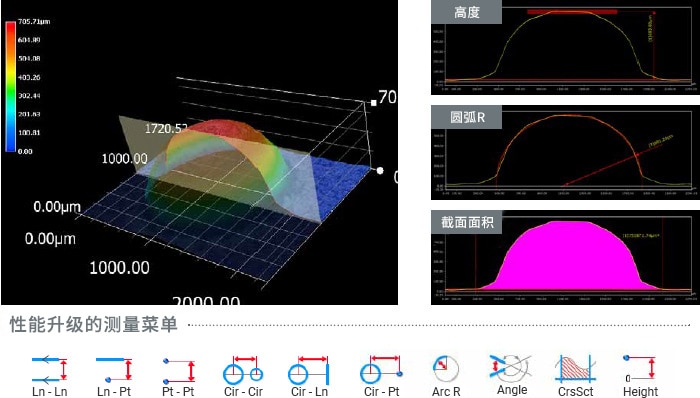

实时3D显微镜测量

3D图像包含X、Y、Z三轴的数据，可实现体积、距离、平面角和轮廓度的测量。
通常，传统的光学显微镜*无法完成上述项目的测量。
*与本公司VHX上一代产品相比

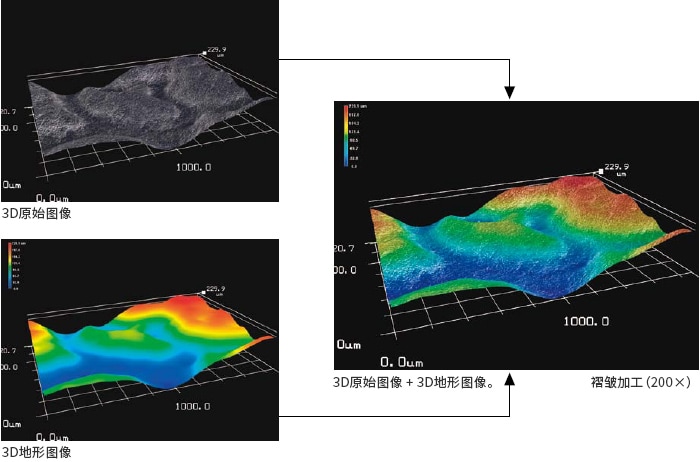

显示高度数据

高度彩色图允许用户一眼看清物体的整体结构。
先将3D图像转换为颜色标度，最高处显示为红色、最低处显示为蓝色。
然后将带颜色标度的图像显示在原始图像上方，生成更清晰的形貌图。
根据3D图像的尺寸和旋转位置度，可自动计算并显示X、Y、Z轴的标度，以利于测量。
