HDR(高清晰动态范围)

HDR(高清晰动态范围)功能

传统的显微相机*可以捕捉8位彩色图像,显示多达256灰度级色阶。
因此,图像所包含的颜色信息比传统*的8位图像增加了256倍,可表现的颜色则增加了1600万倍。*
*搭载这个功能具体是在2006年左右

在处理上述数据的过程中,VHX可对色彩、亮度、对比度和质地进行优化,并显示与被观察物体匹配的图像。
对于难以观察的样本(如低对比度和反射目标物),VHX可轻而易举地表现其细微部分。
*与本公司VHX上一代产品相比

普通 [8位]
HDR [16位]
A
可清晰表现油墨的色彩
B
可忠实捕捉表面质感(质地)

获取HDR 16 bit灰度级数据的结构

为了获得16位图像,相机会边变更快💫门速度边多次获取不同亮度的图像数据。每张图像包含16位信息,但是每次只能显示8位信息。用户可ౠ决定显示哪8位信息,因此可清晰显示适当的特征或细节。

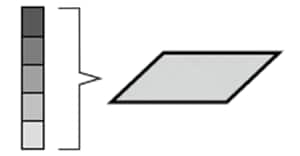

8位(256灰度级)普通观测

1次快门所得到的灰度级

问题点
由于亮度范围狭窄,图像局部形成光晕和暗斑(过饱和像素和欠饱和像素)。
无法表现细微的对比度。
颜色清晰度降低,难以区分相似的色度。

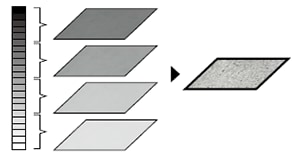

16位(65536灰度级)HDR功能

多种快门速度所得到的灰度级

效果
亮度等级范围较大,不会发生光晕和欠曝光等现象。
可观察到对比鲜明的细微表面特征。
可忠实再现具有细微差异的颜色图像。

高性能成像软件

VHX系列搭载了黄金城高性能的成像软件REMAX V。该软件可以R、G、B各16 bit灰度级实时获取图像数据。
该处理器专门用于升级VHX系列的速度、分辨率、色彩重现性和运算等功能。

HDR的优点 [1]

即使是难以观察的物体,VHX系列也可轻而易举地捕捉图像。
VHX系列可以均匀的照明分布观察目标物的各个部位,从不发光的缝隙到耀眼的光晕部位。

传统*
*与本公司VHX上一代产品相比
HDR [16位]
连接器(100×)

即使是几乎无明暗差的目标物,也可细致地捕捉结构。
可以轻而易举地表现低对比度目标物的结构细节图像。

传统*
*与本公司VHX上一代产品相比
HDR [16位]
高度差比例尺(2000×)

HDR的优点 [2]

即使是透明目标物,也可精确捕捉其结构细节图像。

传统*
*与本公司VHX上一代产品相比
HDR [16位]
玻璃碎片(50×)

可轻而易举地区分具有微妙色差的目标物。

传统*
*与本公司VHX上一代产品相比
HDR [16位]
片剂(30×)
