白光干涉仪

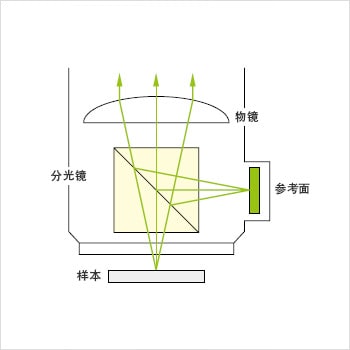

光的干涉是指从目标对象表面到某点的光距（光路）产生偏差时，所发生的现象。利用这种现象测量目标对象表面凹凸的就是光学干涉仪。右图是干涉应变计的结构图。从光源（半导体激光等）发出的光有一些透过分光镜到达参考面上，其余被反射到样本表面。透过的光🅰经参考面反射通过光接收元件即CCD元件成像。其余被反射的光经目标对象表面反射透过分光镜，同样通过光接收元件即CCD元件成像。
事先将CCD🔜元件与参考面间的光学距离（光路）和CCD元件与样本表面的光学距离设为等长，在CCD元件上形成的影ꦕ像将反映出因样本表面凹凸导致的光路差而产生的干涉条纹。计数该干涉条纹的条数，可读取样本表面的凹凸（高度）。
| 优点 |
缺点 |
- - 可以测量大视野（多角）。
可通过亚纳米等级的高分辨率（0.1nm）测量大视野（多角）。
- - 测量时间短。
|
- - 角度特性低。
- - 能使用的目标对象有限。
若没有反射能力强的面，则光学干涉仪难以测量，测量的目标对象种类有限。若参考面反射的光与测量面反射的光有极大偏差，也可能无法测量。（镜面虽然好用，但难以测量凹凸较大的样本或反射率较低的样本）
- - 需要倾斜补偿。

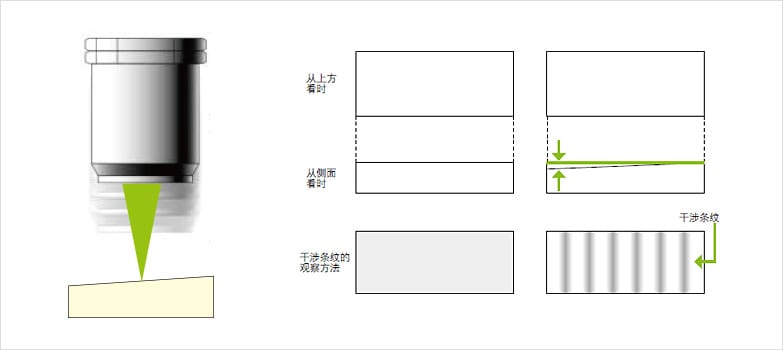

使用前需要通过测角仪（斜率）对样本进行倾斜补偿。样本倾斜导致干涉条纹密集，无法准确测量。部分光学干涉式形状测量系统具有自动补偿样本角度的倾斜结构。
- - XY测量的分辨率较低。
因取样数据数较少（约30万），所以XY测量的分辨率较低。部分光学干涉式形状测量系统可使用可选件扩展到约98万数据。
- - 不耐振动。
对振动极为敏感，除了要安装除振台，对于安装场所也有要求。
|
