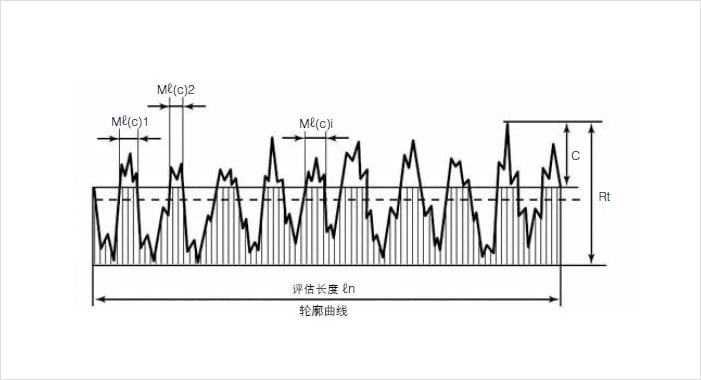

负荷曲线（BAC）

负荷曲线是指作为截面高度c的函数而显示出来的负载长度比的曲线。
负载长度比是指曲线数据在截面高度以上部分（Mr（c💛））的长度加起来在总体长度中所占的比例（%）。

数据点数 N 采用（最大高度 ÷Z 刻度）与 4096 两者当中较小的一个。
用最大高度除以（N-1）所得到的间距来切分截面高度，将每个高度下的负载长度比作为 BAC（n）。
n=N 成为最低高度。BAC（N）=100.0，但并非 BAC（0）=0.0。
横轴显示负载长度比（%），纵轴显示截面高度（μm）（截面高度与轮廓曲线图在同一范围内）。

表面粗糙度的参数

以下将对ISO4278-1997的主要参数进行说明。各参数分别为横截面曲线（P）、粗糙度曲线（R）、波度曲线（W），并针对各曲线进行评估和管理。💜（将表面粗糙度成分和波度或截面形状成分的波长进行比较时，会变为较短波长的凹凸成分。）

高度方向的峰、谷	算术平均高度（arithmetic mean deviation）（Ra、Pa、Wa）
最大高度（maximum height of profile）（Rz、Pz、Wz）
最大峰高度（maximum profile peak height）（Rp、Pp、Wp）
最大谷深度（maximum profile valley depth）（Rv、Pv、Wv）
轮廓曲线要素的平均高度（mean height of profile el🎉ements）（Rc、Pc、Wc）
最大截面高度（total height of profile）（Rt、Pt、Wt）
高度方向的振幅平均	均方根高度（root mean square deviation）（Rq、Pq、Wq）
波长平均	偏度（skewness）（Rsk、Psk、Wsk）
峰度（kurtosis）（Rku、Pku、Wku）
横向	轮廓曲线元素的平均长♛度（mean width of the profile elements）（RSm、PSm、WSm）
复合	均方根倾斜（root mean square slope）（RΔq、PΔq、WΔq）
负载曲线、概率密度函数	负载长度比（Rmr(c)、Pmr（c）、Wmr（c））
轮廓曲线的截面高度差（Rδc、Pδc、Wδc）
相对负载长度比（Rmr、Pmr、Wmr）
负荷曲线（BAC）
概率密度函数（ADF）

高度方向的峰、谷

算术平均高度（arithmetic mean deviation）（Ra、Pa、Wa）

最大高度（maximum height of profile）（Rz、Pz、Wz）

最大峰高度（maximum profile peak height）（Rp、Pp、Wp）

最大谷深度（maximum profile valley depth）（Rv、Pv、Wv）

轮廓曲线要素的平均高度（mean height of profile el🎉ements）（Rc、Pc、Wc）

最大截面高度（total height of profile）（Rt、Pt、Wt）

高度方向的振幅平均

均方根高度（root mean square deviation）（Rq、Pq、Wq）

波长平均

偏度（skewness）（Rsk、Psk、Wsk）

峰度（kurtosis）（Rku、Pku、Wku）
