使用数码显微系统观察、检测研磨加工

研磨加工在磨削加工后的精制工序中使用，通过令磨粒尺寸慢慢变小，来令表面变得光滑。此外，也可进行꧃抑制光的漫反射的镜面加工。下面黄金城将为您ꦦ介绍研磨加工的概要和使用数码显微系统进行观察、检测的案例。

什么是研磨加工

使用磨粒，慢慢地研磨材料表面，使其变得光滑的一种方法。
在想令表面变得光滑或呈现镜面般的光泽时使用，有着提升产品外观和滑动性的效果。

粒度

表示磨粒的尺寸大小。粒度用数字表示，通常数值越大，表示颗粒越细。

结合度

磨石的硬度称作结合度，用英文字母表示。越接近A则越柔💫软⛎，越接近Z则越坚硬。通常对坚硬的加工物使用较软的磨石，对柔软的加工物使用较硬的磨石。

组织

表示磨粒相对于组织容器的比例。

组织编号	0	1	2	3	4	5	6	7	8
磨粒率(％)	62	60	58	56	54	52	50	48	46

粘合剂

用于粘合磨石与磨石的材料称作粘合剂。代表性的粘合剂有以下2种。
树脂粘合剂（B）：支持高速旋转，用于粗磨削。
陶瓷粘合剂（V）：用于精制磨削、研磨加工。

代表性的研磨加工的种类及特征如下所示。

磨石研磨

通过令产品与高速旋转的磨石接触来进行加工的一种研磨方法。

抛光轮研磨

在旋转的软布或毛毡上施加研磨材料进行加工的一种♑研磨方法。是研磨加工的最后一道工序，用于形成镜面和光泽。

研磨盘研磨

将产品固定在称作研磨盘的圆𝓀形平板上，施加压力令其旋转，来进行研磨的෴一种方法。根据研磨材料的种类，可分为湿式和干式。

湿式：加入研磨材料，以低压进行加工。加工量较大，所以表面最终没有光泽。
干式：在平板的凹凸处加入研磨材料，以高压进行加工。加工量较少，表面会呈现镜面效果。

滚筒研磨

在桶形容器中加入研磨𝔍材料和产品，旋转容器进行研磨的一种方法。适合大规模生产，但研磨精度比抛光轮研磨和研磨盘研磨要粗。也常被用于去毛刺的一种研磨方法。

电解研磨

令电流流过产品，使其表面变得光滑的一种研磨方法。成本较高，但可以对难以研磨的细微部分和狭窄部分༺进行研磨。

磨粒有多种类型。代表性磨粒的材质及加工对象如下所示。

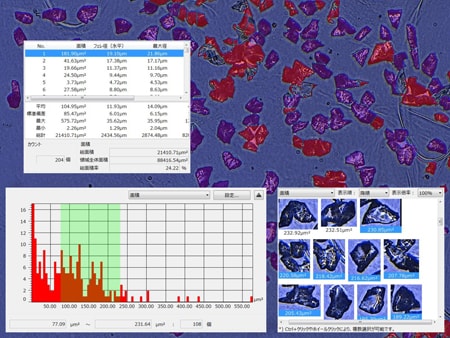

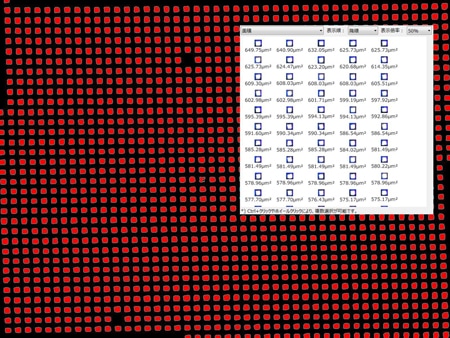

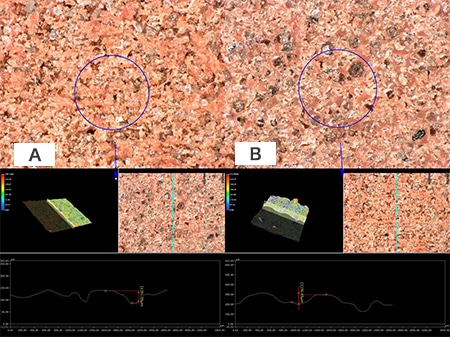

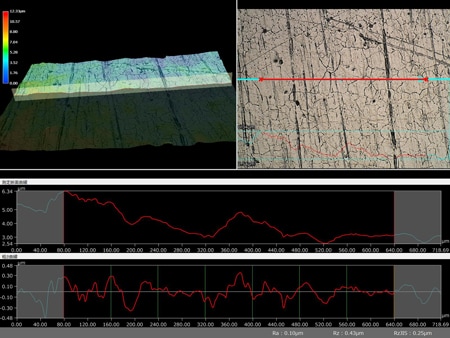

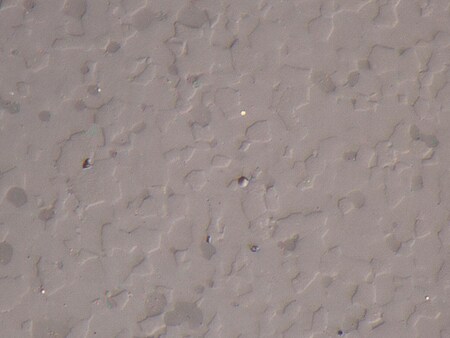

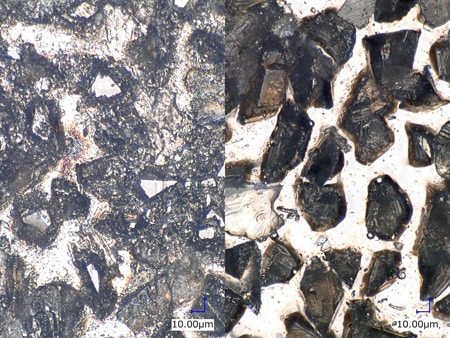

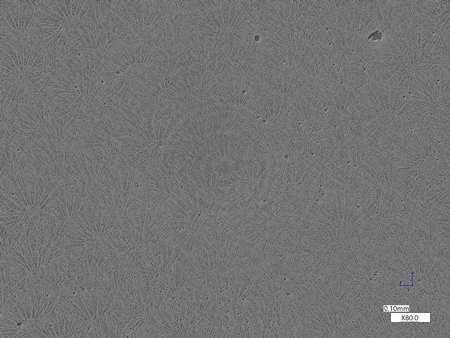

下面将介绍使用黄金城的4K数码显微系统“VHX系列”观察、检测研磨加工的新案例。
