涂膜的数码显微系统下的观察、测量
这是一种为薄膜、片材、钢板、玻璃等相对较薄的基材（工件）赋予新功能的加工，也被称为“转化”。通常情况下，通过涂布（涂裱）、蒸镀、溅射镀膜等方式实现该目的的工序，称之为“涂膜”。该工序被广泛运用于智能手机、平板电脑终端中需求很高的触摸屏电极、液晶玻璃及薄膜𓆏涂膜、电子印刷电路板上的精密图样涂布等广泛领域。下面黄金城将为您介绍通过数码显微系统来观察、测𓆏量涂膜的案例。
镀层与涂膜的差异
- 镀层
- 通过金属在原材料上形成包覆层，通常采用电镀来在导电性表面上形成金属镀层。此外，还有利用化学反应的化学镀、浸入熔融金属中来形成镀层的熔融镀、吹覆金属蒸汽的蒸镀等。
- 涂膜
- 通过在原材料上包覆其他材质，在导电性表面和非导电性表面上均可形成涂膜。可以认为涂膜也包括了镀层。
涂膜的目的
- 功能赋予
- 可以对基材（工件）赋予粘着性、润湿性、拨水性、耐腐蚀性、耐热性、耐磨损性等功能。
- 表面处理
- 还有通过涂布药剂来优化基材表面的“表面处理”案例。例如，在将光阻剂涂布到半导体晶圆之前，通过涂布药剂来进行的疏水加工等。
- 装饰性（美观性）
- 具有提升外观（美观性）的效果。
涂膜的种类
- 干式涂膜（干法）
- 将用来赋予功能的物质以“固体”状态直接涂布到基材上的技术，则统称为“干式涂膜（干法）”。代表性的干式涂膜方法，包括真空蒸镀、离子电镀、溅射镀膜等。被用于金属材料等的涂膜，无需干燥工序即可实现高品质成膜，但会受到装置大型化及连续生产数的限制，具有成本高昂的缺点。
- 湿式涂膜（湿法）
- 常见于各类工业领域，与“涂布（涂裱）”密切相关的就是“湿式涂膜”。通过溶解或分散到溶媒中等处理，让用于赋予功能的物质“液体化”。它是将上述液剂均匀涂布到基材上，通过干燥及硬化加工实现“固体薄膜化”的技术。需要避免灰尘及异物附着到液膜上时，可以在湿式工序中使用无尘室。不同于干式涂膜，无需真空环境即可在大气压环境下进行涂布（涂裱）。装置的自由度更大，可连续供应工件（基材）。由于湿式涂膜在量产方面优点更明显，所以使用各类涂布方式的湿式涂膜被广泛运用于众多领域。
通过数码显微系统来观察、测量涂膜的案例
为您介绍使用黄金城的4K数码显微系统“VHX系列”来观察、测量涂膜的应用案例。
通过HDR让缺陷实现可视化。
Optical Shadow Effect Mode（色差图）图像
通过Optical Shadow Effect Mode功能，
能够实现凹凸的可视化。
VH-Z20 200× 同轴落射照明
- A：非微分干涉+HDR图像
- B：微分干涉+HDR图像
通过微分干涉+HDR，能够实现涂布不均的可视化。

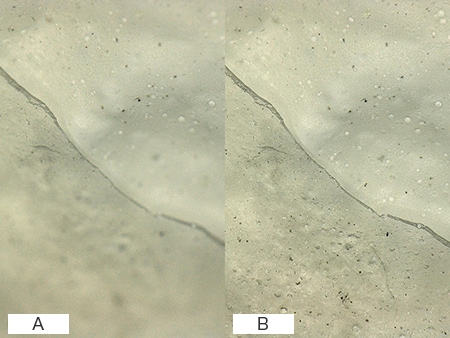

VH-Z20 100× 环状照明
- A：非深度合成图像
- B：深度合成图像

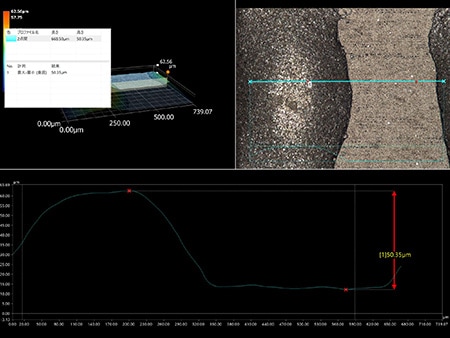

还可以观察透明涂膜的表面。

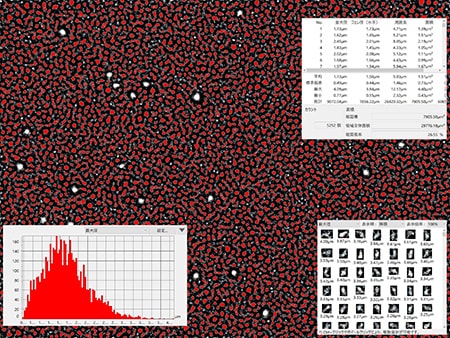

通过自动面积测量，可以实现涂膜粒子不均的定量化。

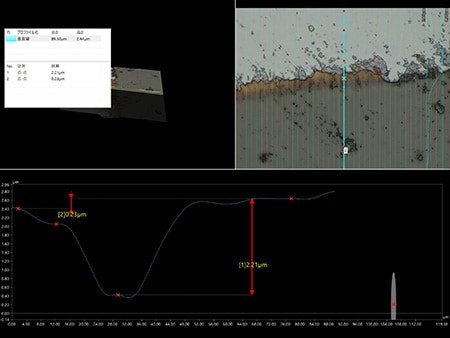

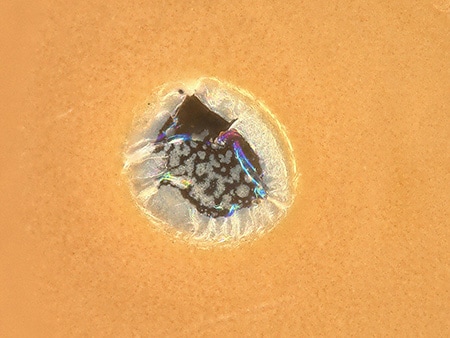

成功确认了异物位于涂膜内部。
