弹簧的数码显微系统下的观察、测量
在机械部件中，弹簧和螺丝的使用频率都很高，弹簧广泛运用于汽车、电器、机械产品、日用品等。下面黄🐼金城将为您介绍弹簧♚的概要和通过数码显微系统来观察、测量弹簧的案例。
代表性的弹簧种类
线圈弹簧
- 压缩线圈弹簧
-
在压缩方向上受到载荷时将会产生反弹力的线圈弹簧。种类有等节距♚线圈弹簧和圆锥形线圈弹簧。汽车的悬架就是代表。

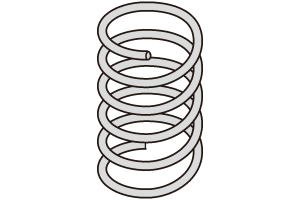

等节距线圈弹簧

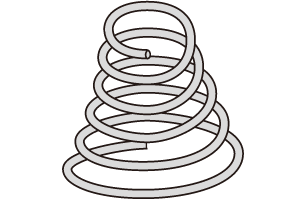

圆锥形线圈弹簧 - 拉伸线圈弹簧
-
在拉伸方向上受到载荷时将会产生反弹力的线圈弹簧。弹簧两端带有钩形部位。自行车支架和弹簧秤就是代表。

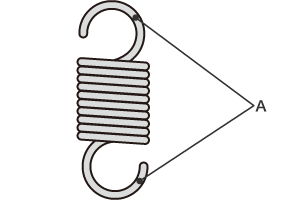

拉伸线圈弹簧
- A：钩
- 扭转线圈弹簧
-
线圈在中心轴周围扭🃏转，受到动量时将会产生反弹力的线圈弹簧。既有两端带有钩形部位的，也有不带有钩形部位的。门♐锁和打孔机就是代表。

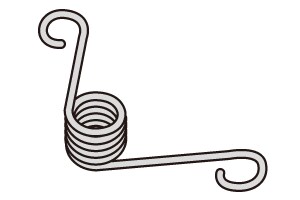

扭转线圈弹簧（带钩）

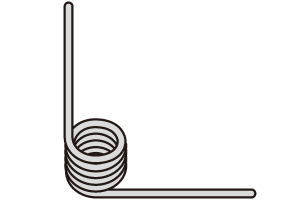

扭转线圈弹簧（不带钩）
板弹簧

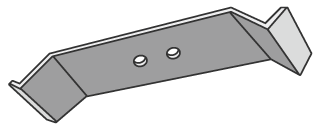

- 薄板弹簧
- 通常情况下，说到板弹簧基本上是指薄板弹簧。开关部件就是代表。

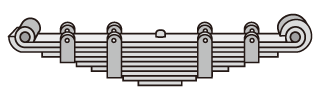

- 叠板弹簧
- 将长度各异的多片板状弹簧重叠起来的叠板弹簧。重叠多片可以提升耐久力。卡车的悬架就是代表，也被称为板簧。

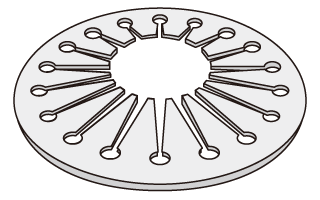

- 碟形弹簧
- 具有挖空圆锥形板弹簧中心部位的形状。螺丝的防松垫圈就是代表。

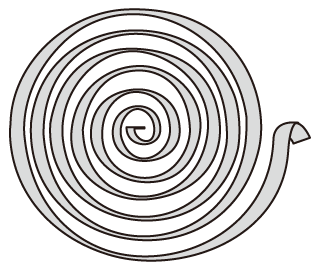

- 涡旋弹簧
- 将板状、带状原材料卷成漩涡状的弹簧。机械式钟表的卷簧就是代表。
压缩线圈弹簧的材质和尺寸
线圈弹簧的材质
- 硬钢丝
- 金属弹簧材质中成本最低，常用于身边产品的弹簧材料。
符号：SWC - 钢琴丝
- 拉伸强度高于硬钢丝，在硬度和耐疲劳性方面也很可靠，是运用于工业产品的弹簧材料。
符号：SWP - 不锈钢
- 耐腐蚀性、耐热性高于钢琴丝，已成为线圈弹簧主流的弹簧材料。
符号：SUS

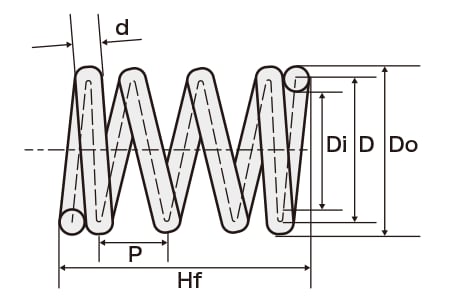

压缩线圈弹簧的各种尺寸
- 各种尺寸的说明
-
尺寸名称 说明 丝径 丝材的直径
符号：d（mm）线圈中径 线圈外径和线圈内径的平均径
符号：D（mm）线圈外径 线圈外侧直径
符号：Do（mm）线圈内径 线圈内侧直径
符号：Di（mm）自由高度 未受载荷的自由状态下的弹簧高度
符号：Hf（mm）有效圈数 作为弹簧而起作用的有效圈数
符号：Na总圈数 弹簧两端之间的圈数
符号：Nt节距 卷成螺旋状的丝材中心到中心的距离
符号：P（mm）

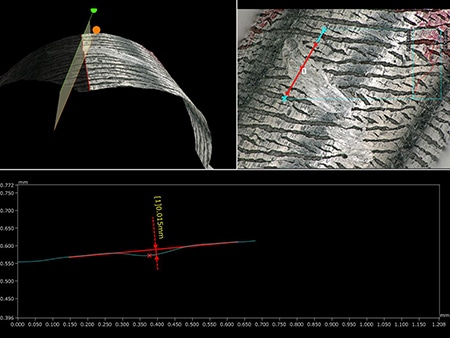

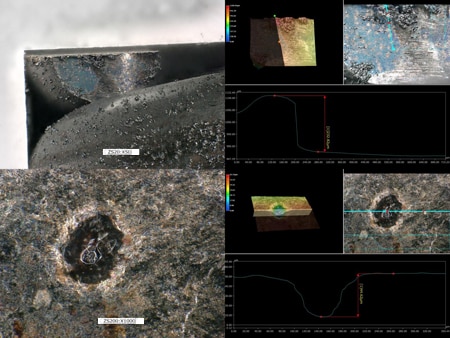

通过数码显微系统来观察、测量弹簧的案例
为您介绍使用黄金城的4K数码显微系统“VHX系列”来观察、测量弹簧的应用案例。

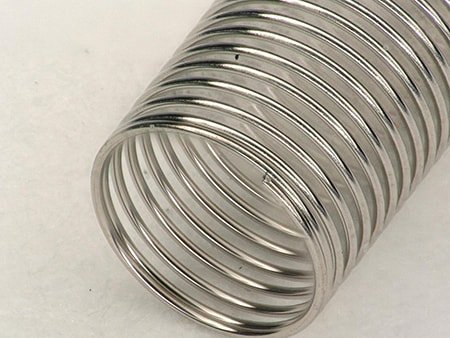

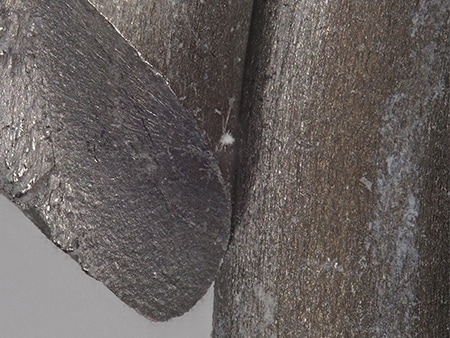

基于深度合成的弹簧观察
通过深度合成功能可以拍摄对焦于整个线圈的图像。

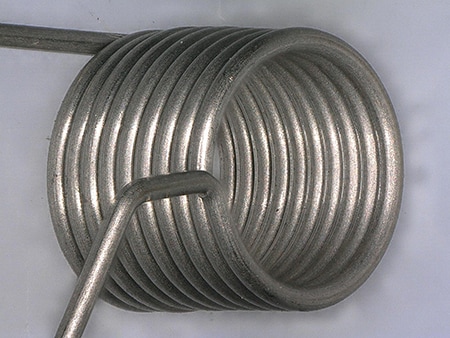

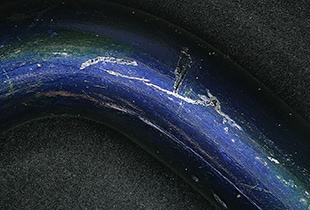

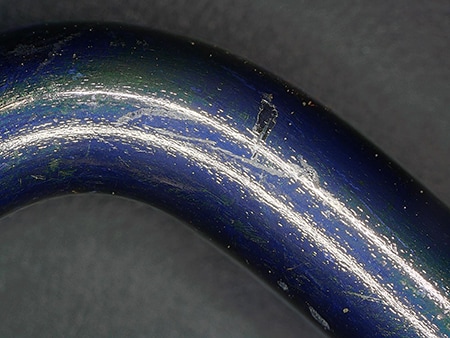

去除环形光晕图像
通过去除环形光晕功能，可以在无光晕状态下进行观察。

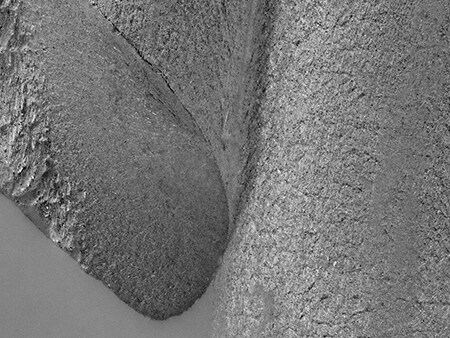

Optical Shadow Effect Mode图像
通过Optical Shadow Effect Mode功能，
即使不使用SEM，也能实现表面细微结构的可视化。
