热喷涂处理后在数码显微系统下的观察、测量
热喷涂在英语中叫做Thermal Spray，是将金属、陶瓷、金属陶瓷等熔化并喷射到部材表面，形成功能性覆膜的表面处理技术。广泛应用于耐磨损、耐腐蚀、绝缘性、尺寸复原等各种用途。下面黄金城将为您介绍通过数码显微系统来观察、测量热喷涂处理后的表面和𓆉覆膜的案例。
什么是热喷涂处理
热𒅌喷涂处理是喷涂材料、形成功能性覆膜的表面改性技术。通过燃气或电将金属、陶瓷、金属陶瓷等熔🎃化并喷射到部材表面。喷涂的熔化粒子被瞬间冷却，形成功能性覆膜。
热喷涂处理的特点
- 可在金属、陶瓷、塑料等多种材质的部材表面实施加工
- 可选择金属、陶瓷、金属陶瓷等各种热喷涂材料
- 热影响较小，几乎不会发生热变形
- 部材尺寸没有限制
- 可以仅对必要部分实施热喷涂处理
- 可进行现场施工，如桥墩等
热喷涂处理的目的和效果
- 防腐蚀、防锈、耐化学品
- 防止因室外生锈而引起的腐蚀以及因化学品而引起的腐蚀。
- 耐热、隔热
- 防止高温腐蚀，防止部材表面温度上升。
- 润滑、耐磨损
- 因为是多孔质，所以具有良好的润滑性，提升耐久性。
- 导电、绝缘
- 可喷涂金属以提升导电性，也可喷涂陶瓷使其具有绝缘性。
- 尺寸复原
- 可复原因磨损或腐蚀而损伤的部材，或增加壁厚来复原尺寸。
- 防止粘合
- 防止与有粘性的材料发生粘合。
代表性的热喷涂方法
燃气式热喷涂
- 火焰喷涂
- 在充满可燃性气体（乙炔等）和氧气的燃烧火焰中，使热喷涂材料熔化并加速的热喷涂方法。有粉末火焰喷涂和丝材火焰喷涂。
- 高速火焰喷涂
- 使液体燃料（煤油）和氧气燃烧，令热喷涂材料以超音速与材料碰撞，从而形成覆膜的热喷涂方法。
电气热喷涂
- 电弧喷涂
- 在2根金属丝的前端产生直流电弧，熔化热喷涂材料，并用压缩空气进行喷射的热喷涂方法。
- 等离子喷涂
- 向等离子火焰中供应热喷涂材料，使其以超音速与材料碰撞，从而形成覆膜的热喷涂方法。
通过数码显微系统进行热喷涂处理后观察、测量的案例
为您介绍使用黄金城的4K数码显微系统“VHX系列”进行热喷涂处理后观察、测量的应用案例。

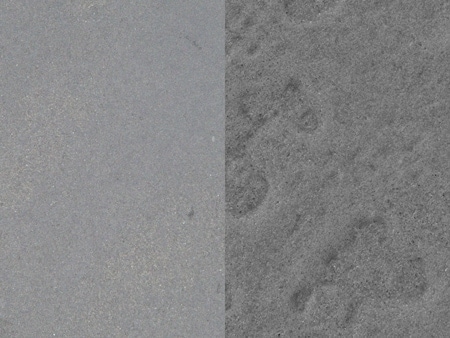

VHX-E20 80× 环状照明
左：非Optical Shadow Effect Mode图像
右：Optical Shadow Effect Mode图像

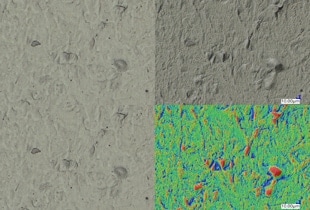

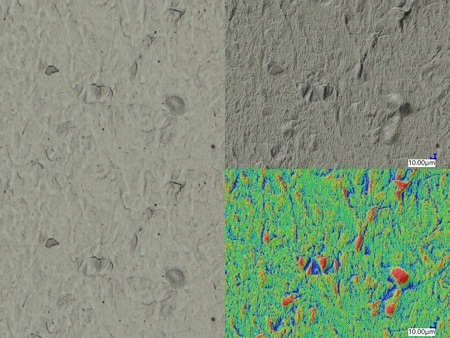

VHX-E100 300× 同轴落射照明
左：非Optical Shadow Effect Mode图像
右上：Optical Shadow Effect Mode图像
右下：色差图像

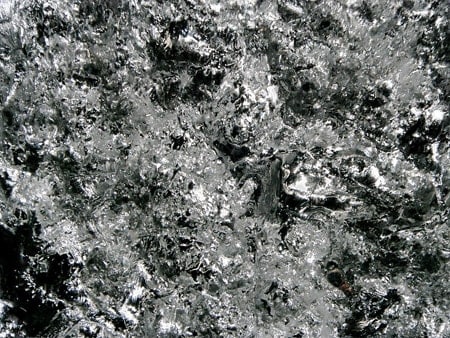

热喷涂处理后的表面观察
ZS-200 200× 环状照明＋多方位多功能照明

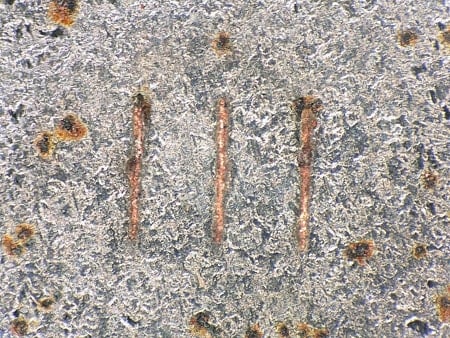

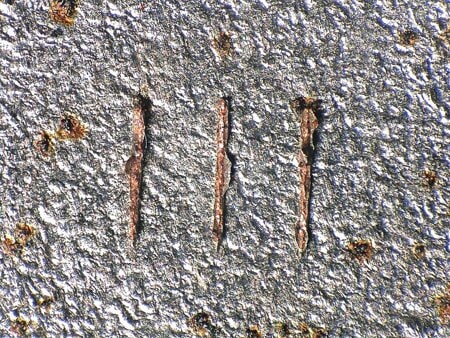

热喷涂覆膜的划痕观察
ZS-20 150× 环状照明＋多方位多功能照明

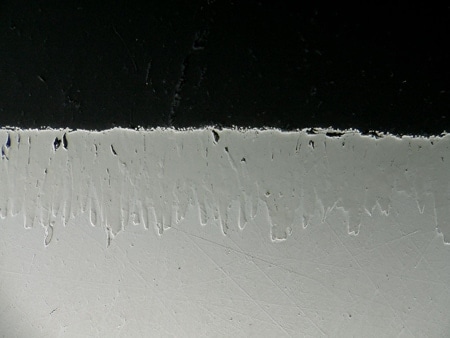

热喷涂覆膜的观察
VH-Z500 500× 同轴落射照明+HDR

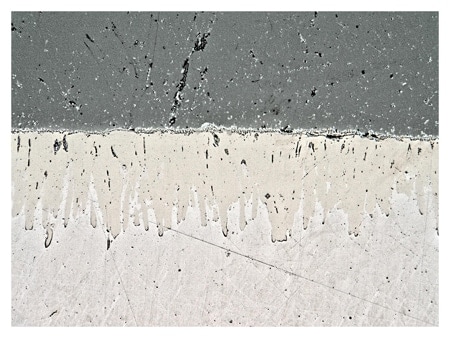

热喷涂覆膜的厚度测量
ZS-200 1000× 同轴落射照明
