半导体晶片、IC图形的显微镜观察与测量
半导体行业在产品的小型化及多功能化、提高生产效率、削减成本等方面的竞争日趋激烈。在图形细微化、晶片大口径化发展的同时，市场对品质保障的要求越来越高，研究开发及检测的速度也变得重要了起来。
下面黄金城将为您介绍使用新型4K数码显微系统，改善🌜半导体行业检测模式，大幅实现高端化、高效化的应用案例🎀。
晶片的大口径化与新要求
晶片是半导体制造中不可或缺的重要元件。在元件微小化的背景下，市场对半导体产品的需求正在日益趋向于小型、高功能、高品质。围绕如何更高效地生产高附加值产品𓆉，各家企业正在研究开发、生产技术、品质管理等方面展开激烈的角逐。
以硅晶片为例，通过增大口径，一次性生产大量芯片，💜借此提高生产效率的生产方法开始受到关注。围绕降低缺陷造成的损失、提高平面度、削减成本等需求，晶片的大口径化是业内多年来的研究重点。在兼顾大口径化与平面化方面，双面研磨晶片的优势比单面研磨晶片更大，直径12英寸的双面研磨晶片已经成为了市场主流。近年来，12英寸以上的晶片也已经面世，将来可能还会推广15英寸以上的晶片。为了实现更加稳定的晶片品质，进一步提高IC芯片的生产效率，业内正在不断推进研究开发。
而在电路图形构建方面，能够对支持MEMS的细微图形进行高效印刷的高精细丝网印刷，无需制版即可根据数据涂布图形，实现少量多品种高效生产、快速试作及验证的喷墨涂布机（喷墨打印机）等技术正在受到关注。在这样的♊背景下，更高精度的快速观察、检测及评估成为了市场的重要需求。
晶片/IC图形的观察、检测及难题
在晶片、IC芯片等半导体的研究开发和品质保障中，基于放大观察的检测与评估是不可或缺的重要环节。
在半导体制造中，极其细微的缺陷及异物附着（污染）都有可能引发不良，一直以来，业内都会用装载器搬运被ᩚᩚᩚᩚᩚᩚᩚᩚᩚ𒀱ᩚᩚᩚ检物，再用包括光学显微镜、扫描电子显微镜（SEM）在内的多种设备实施观察检测。但是近年来，随着市场竞争的白热化，观察部位的细微化，观察检测不仅要求高精度，对速度也提出了更高的要求，部分设备面临的下列难题也随之凸显出来。
部分观察方法面临的难题
- 光学显微镜
- 在对细微化图形等进行高倍率观察时，由于部分显微镜分辨率不足，在观察细节部分时，必须换用扫描电子显微镜（SEM）、激光显微镜等设备，这样事先准备等工作会耗费大量的时间。
- 要花很长时间进行观察，才能找到细微的污染。
- 角度固定，无法对晶片的端面（边缘）进行观察。
- 不能进行各类测量，需要搬运到其他检测仪上进行定位、测量，增加了检测工序。
- 扫描电子显微镜（SEM）
- 用装载器搬运至真空室后，抽真空之类的预处理非常耗时。
- 只能用黑白图像进行观察，能够检测的内容有限。
晶片/IC图形观察、检测的全新解决方案
为了解决部分光学显微镜和扫描电子显微镜（SEM）的难题，提供更高水准的观察环境，20多年来，黄金城致力于收集客户心声，持续开展数码显微系统的优化。凝聚4K等先进技术，让数码显微系统大步迈进的集大成之作，就是高精细4K数码显微系统“VHX系列”。
在晶片及IC图形检测中，使用1台“VHX系列”，就能借助高分辨率4K图像，🧜实现近乎于SEM的高倍率𝓰清晰观察分析，完成2D/3D测量、自动面积测量等多项检测，下面黄金城就将为您介绍相关的应用案例。
用4K“Optical Shadow Effect Mode”观察晶片
4K数码显微系统“VHX系列”借助专门设计的高分辨率HR镜头、4K CMOS和照明，实现了全新的观察方法“Optical Shadow Effect Mode”。

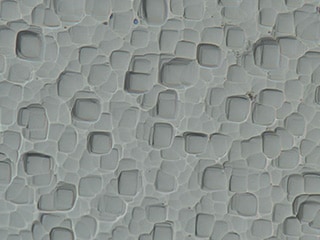

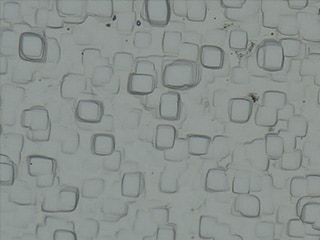

“多方向照明变化分🉐析”功能能够分析多方向照明๊拍摄到的图像变化（对比度），借此可以检测到表面的细微凹凸。 借助近乎于SEM的高清观察图像，可以对晶片表面的细微凹凸形状进行清晰观察。
可以将颜色信息叠加到Optical Shadow Effect Mode图像上，同时显示凹凸信息和颜色♈信息。还ꦛ能用颜色表示凹凸信息，更加简明易懂地呈现信息。
晶片边缘的观察、测量

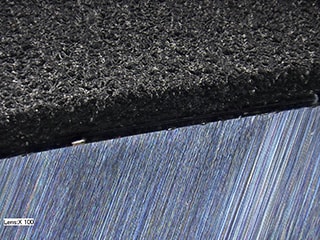

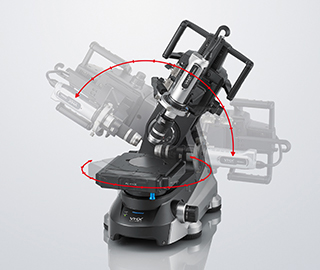

4K数码显微系统“VHX系列”配备了“全方位观测系统”，可实现晶片端面（边缘）的倾斜观察。
利用大景深和“实时深度合成”功能，在高倍率观察时也能对晶片表面、端面、不良部位等各个细节拍摄全幅对焦的清晰4K图像。

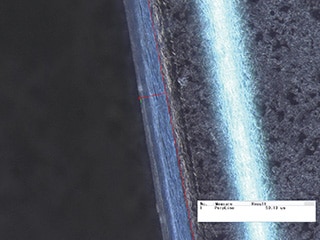

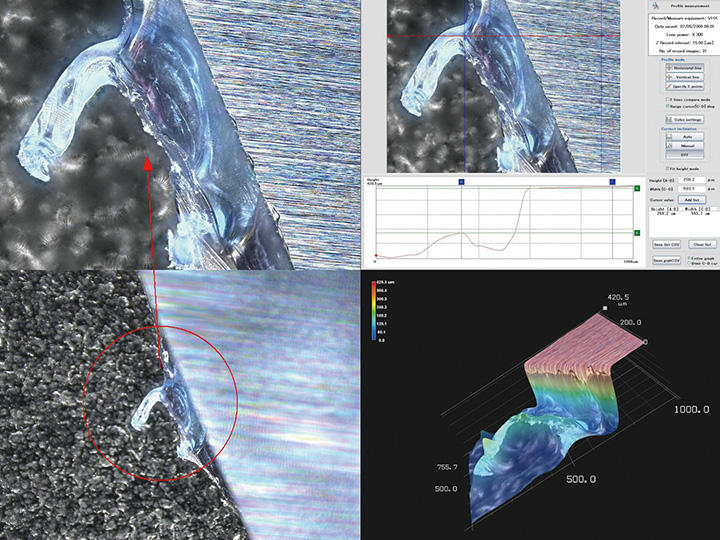

还能直接用🦹高分辨率的放大图像进行准确的二维尺寸测量、不良部位3D形状/轮廓测量等操作，用1台设备就能🦩流畅快速地完成一系列操作。
晶片加工处理缺陷的观察、分析

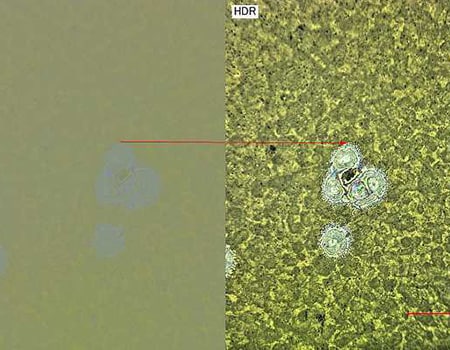

4K数码显微系统“VHX系列”能够实现高景深。还配备了“HDR功能”，能够利用快门速度不同的多张图像，获取高灰度级、高对比度的图像。对于对比度极低的高反射率目标物，也能通过简单操作实现细微缺陷的快速分析。

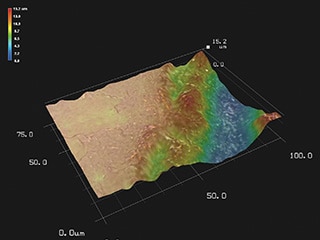

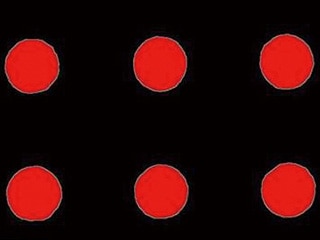

还能用少量图像创建3D图像、测量3D形状，🐽利用高度彩色图像获取缺陷部位凹凸的测量值并进行分🐟析。还能用“自动面积测量工具”测量光掩膜，显示测量值和柱状图，实现了作业效率的飞跃性提升。
晶片上所附异物的观察与3D形状测量

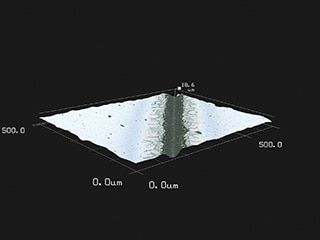

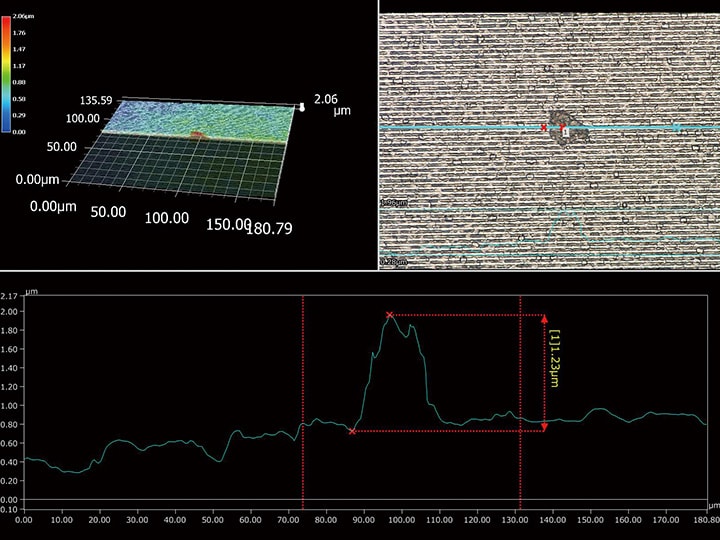

4K数码显微系统“VHX系列”支持最高6000倍的高倍率观察，可获得高分辨率的4K图像。通过对晶片上附着的细微异物进行高倍率观察，还能直接完成次微米级的3D形状测量。还能对异物各个截面的轮廓实施测量，用显微系统完成包括高水准观察、精细测量在内的一系列操作。结合“自动面积测量、计数功能”，还能自动分析清洁度。
黄金城还能够根据客户需求定制选装系统，可以加装装载器之类的功能。
如需了解“VHX系列”详情及产品阵容，欢迎点击下列按钮，下载查阅产品目录。
如需咨询产品及定制系统等信息，随时欢迎您点击“咨询/询价”按钮进行咨询。
IC图形的高分辨率观察

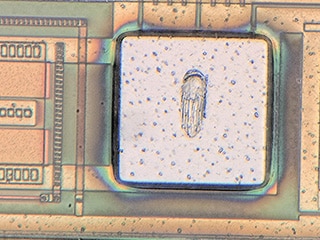

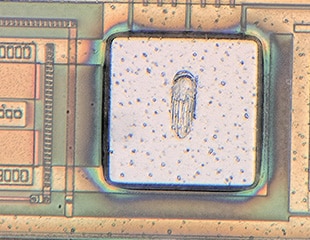

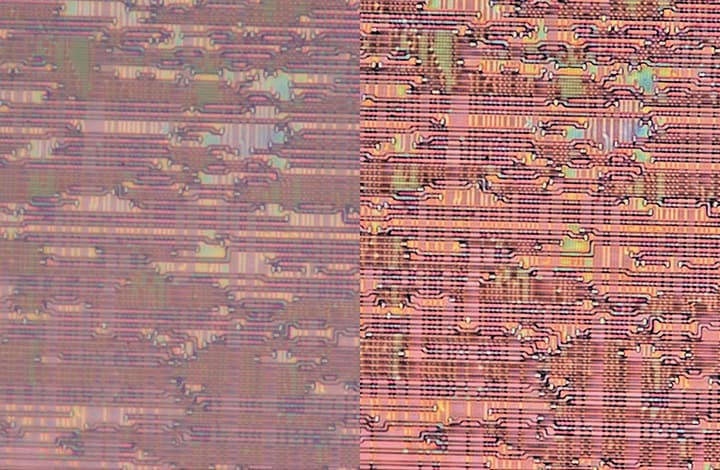

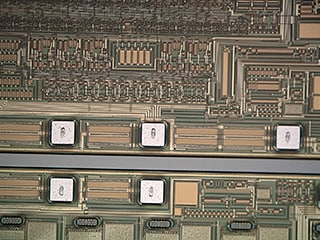

4K数码显微系♐统“VHX🐎系列”配备了高分辨率HR镜头与4K CMOS，可进行高分辨率拍摄。使用部分通显微系统进行IC图形的高倍率观察时，可能会发生分辨率不足导致图像模糊的情况。“VHX系列”则能够拍摄高分辨率4K图像，对细微的IC图形进行高精细观察。
IC图形的整体图像观察与变焦观察
4K数码显微系统“VHX系列”配备了高分辨率HR镜头与电动镜头转换器，能够通过直观操作，进行20至6000倍镜头的自动转换，实现“无缝缩放”。
还配备了“导航实时合成”功能，即使改变高倍率观察的位置，也能呈现全幅对焦的高分辨率图像。只需点击需要观察的位置，就能用简单操作自动完成载物台移动和深度合成。在对存在细微凹凸的IC表面图形进行高倍率观察时，能够以涵盖整个视野的清晰图像进行观察。
利用“超高速图像拼接”功能，只需按下按钮，就能🍎在不偏移的状态下快速拼接出高倍率、高分辨率的4K图像，以高达50000 × 50000像素的大视野拍摄全幅对焦的整体图像。通过简单操作就能快𒁏速达成各类观察目的。
IC图形的3D形状测量

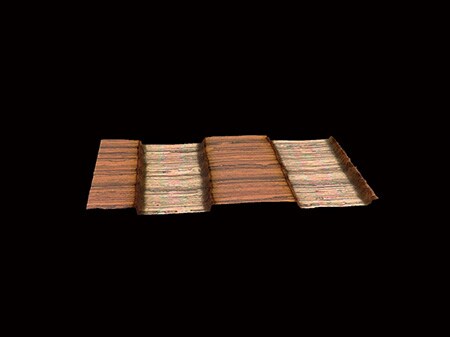

对于凹凸不平的IC图形，4K数码显微系统“VHX系列”也能通过合成对焦位置不同的图像，瞬间获取全幅对焦的图像。运用上述数据进行“3D显示”，还能从各个角度自由观察IC图形的表面形状。
还能直接利用高度数据进行准确的轮廓测量，大幅提高检测效率。
半导体领域强有力的新伙伴——VHX系列
除了上文中介绍的功能外，高精细4K数码显微系统“VHX系列”还配备了各类能够在研究开发及生产现场有效发挥作用的其他功能。仅用1台设备，就完成包括半导体晶片/IC图形放大观察、分析、2D/3D测量在内的各类操作，还能用获取的图像及数值自动创建报告。
利用高水准的自动控制及图像处理，能够🅘通过不受熟练度影响的简单操作，快速获取清晰的4K图像。在这些功能的帮𝔍助下，检测精度和作业速度可同时实现飞跃性的提升。
