主动接收器

从各种角度都能看到的光纤指示灯

升级后的光纤指示灯更易于观察，透过型及反射型共计10 种型号同时发售。
各种角度都能更轻松地识别其动作状态。

辅助光轴调整

调整光纤的光轴时，由于看不见光，需花费🐼大量的时间。并且，为了确认光⛎轴是否已对准，观察放大器显示的人员和调整光轴的人员有时需分开作业。如使用改变成接收器的光轴调整模式，光纤元件会告知光轴校准的要点，因此只需一人即可轻松地调整光轴。

光轴校准成功时亮绿灯

与放大器配对

大多༺数光纤传感器在调整时，如需查找与操作中的放大器相连的光纤，可能会比较费时⛦。通过在配对模式下使光纤指示灯闪烁，与放大器配对的光纤元件一目了然。

节省空间

兼具节省空间与大功率

节省空间

传感器与外壳形成一个平面，因而没有空隙可以让灰尘与其他异物进入。

直角型和平板支架型都使用了弯曲半径R2 mm 的纤芯，尖端部分为类似潜望镜的弯曲结构。
要将光线弯曲90°，还可以采用将光纤尖端切割成45°的方法。与这种方式相比，潜望镜型的♈光衰减较少，功率更高。

内部结构

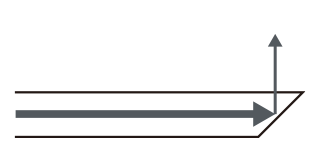

45°切割型
✃ 弯曲导致的光衰减量大

潜望镜型
🙈 🍃 弯曲导致的光衰减量小

直角型

  • IP67

FU-77TZ

FU-77TG
牢固，采用不锈钢外罩

减少电缆的布线空间

如下所示，使用直角型可使电缆更整齐。而且能够防止出现电缆勾挂等故障。

  • 降低断线风险

直线型光纤
经常担心挂钩💦等会造成断线。

直角型
布线整齐。降低了🅰断线的风💦险。

平板支架型

  • IP67

FU-52TZ / FU-44TZ

传感器盒内部电缆装配示意图

可安装在空间狭小处

由于可以直接安装，因此，可减少安装支架的空间。

电缆布线简单（FU-51TZ/52TZ）

可以改变外壳内部电缆的方向，从而使电缆更整齐。

集成支架型

  • IP67*

*FU-L50Z 除外

FU-L51Z

并有助于减少安装空间。

*与本公司FU-7F 产品的比较

安装简单易行

传感器集成到支架中，可简化安装。

传统产品的零件很多，安装复杂*

*与本公司FU-7F 产品的比较

减少安装工时
集成支架，简化安装

大功率 [透过型]

在透过型中，检测距离较长的光纤元件，在相同距离中使用时，可获得更多的接收光强度，从而提升检测的稳定性。
而且，透过力会有所增强，不易受到恶劣环境的影响。

窄光束镜头附件

  • F-4
  • F-5
  • 3600 mm : FINE 模式（初始设定）的检测距离

F-4 / F-5
孔径角约8°的镜头附件

特殊涂层

不仅可缩小孔径角*，还可在镜头内侧涂抹特殊涂层，以减少镜头内侧反射光的衰减。
高效率发射，实现大功率化。

*孔径角，是指传感器发射光线的扩散角度。

内置镜头方型

  • FU-50
  • 3600 mm : FINE 模式（初始设定）的检测距离

FU-50
内置发散角约6°的微镜头

小型化

内置镜头，实现小型化。
可避免因振动导致镜头松动或脱落的问题。

轻松安装

采用方型外壳。
采用专用的安装支架，可轻松进行安装。

内置镜头集成支架型

  • FU-L50Z
  • 3100 mm : FINE 模式（初始设定）的检测距离

FU-L50Z
内置发散角约15°的镜头

耐振动

内置镜头可避免因振动导致镜头松动或脱落的问题。
而且，是集成支架型，也可避免因振动导致螺母或垫圈松动的问题。

内置耐弯曲镜头M4 螺母型

  • FU-70TU
  • IP67
  • 3500 mm : MEGA 模式的检测距离

FU-70TU
弯曲次数5000 万次

不易受移动影响，耐曲折

内置球型镜头，属于耐弯曲型、可实现大功率，即使在恶劣环境下也可稳定检测。

大范围区域

  • FU-E40
  • 3600 mm : FINE 模式（初始设定）的检测距离

FU-E40
缩小镜头的发散角，使光强度分布均匀

不易受到污垢的影响

结构上，检测面宽为40 mm，即使部分镜头面附着污垢，也不易受到影响。

内置镜头铁氟龙

  • FU-96T
  • FU-98
  • IP67
  • 3600 mm : FINE 模式（初始设定）的检测距离

FU-96T

FU-98

氟碳聚合物涂层

采用内置镜头，实现大功率化。
使用氟碳聚合物包裹，对于恶劣环境下要求稳定的检测也十分有效。

大功率 [反射型]

大功率反射型

  • FU-40
  • FU-40G
  • FU-61

检测距离出色

反射型光纤元件中，检测距离越大，则在相同距离使用时，接收光强度越大。
反射率较低的黑色工件及有光泽的金属工件的检测稳定性得以提升。

  • 第1位

FU-40/FU-40G
检测距离 2300 mm*

  • 第2位

FU-61
检测距离 1300 mm*

*选择FS-N10 系列功率模式MEGA 时检测距离为检测白色亚光纸（标准可检测物体）时的数值。

采用不锈钢外罩 FU-40G

抗灰尘能力强的大功率反射型

检测距离为2.3 m 的大功率。且采用双镜头，即使附着有少量的灰尘，也能够进行稳定检测。

可有效检测工件的窄光束型

将开口角控制到约8°，省去不必要的光线宽度。

内置镜头窄光束

  • FU-40
  • FU-40G

距离远也能够准确捕捉

内置开口角约8°的镜头。
与标准反射型相比，光斑直径不易随着检测距离的增大而增大。*

*与本公司FU-35FA 产品的比较

  • 光斑直径比较

标准反射型：FU-6F
光斑直径ø = 1.155 × 设定距离+ 纤芯直径

FU-40/FU-40G
光斑直径ø = 0.14 × 设定距离+ 3.7

（例）检测距离100 mm 时

  • FU-6F

1.155 × 100 + 1 = 约ø117 mm

  • FU-40

0.14 × 100 + 3.7 = 约ø18 mm

差距显而易见！

可利用光线的照射角度差异增大灵敏度差

将光线以垂直角度照射到有光泽的目标上时，正反射光会无损耗地返回到接收器，因此，接收光强度增大。
而照射角度倾斜时，正反射后的光线会反射到远离接收器的方向，因此，几乎不会接收到光线。
利用该特性，通过改变传感器的安装角度，可在光泽不同的背景与工件之间获得较大的灵敏度差。

  • 不同角度下反射光的差异

FU-40/FU-40G

高效接收正反射光。

几乎不会接收到光线。

螺纹安装大功率

  • FU-61
  • FU-61Z
  • IP67

标准反射型：FU-6F

FU-61/61Z

纤芯直径1.5 倍*

纤芯直径是传统产品的1.5 倍。*
光线更容易穿过，提高了功率。
此外，纤芯变粗后，电缆抗拉扯性能增强。

安装牢固

外壳材料采用SUS303。
紧固扭矩值约为传统产品的3 倍，为3.0 Nm（约30 kgf·cm）。*
可降低传感器安装时出现的扭矩过大导致破损的风险。

*与本公司FU-6F 产品的比较

大范围

大范围型适用于检测有无（特别是通过位置变动以及形状复杂的工件时）
区域型和阵列型的特征不同。

FU-A100/A40
100 mm/40 mm 型

  • IP67

FU-E40
40 mm 型

区域型

  • FU-E11
  • FU-E40

光强度分布均匀

内置镜头使光强度分布更加均匀。区域型较阵列型能检测更细小的光强度变化。

提供另售的金属狭缝板（FU-E40）

通过减小发射光的检测宽度和厚度，可检测小型工件及防止出现光线偏转。
与传统的标签狭缝板相比，不易剥落，安装拆卸也非常简单。*

*与本公司FU-12 产品的比较

遮光量和接收光强度的关系（代表例）

[测量条件]
放大器：FS-N11N（HSP 模式、APC-OFF）
光线发射/ 接收间的距离：100 mm
工件：不透明体

阵列型

  • FU-A100
  • FU-A40
  • FU-A05
  • FU-A10
  • FU-A05D
  • FU-A10D
  • IP67

光轴调整简单

排列纤芯，使得光轴变宽。
由于光线变宽，光轴很容易对齐，安装省时。

耐环境性强

在外壳内填充树脂。防止灰尘及雾气从外部进入。

外壳防护级IP67

FU-A10 平行移动特性（代表例）

[测量条件]
放大器：FS-N11N（FINE 模式、APC-OFF）
设定灵敏度，通过完全遮光/ 完全入光，测量可开/ 关的位置

光轴方便调整，可按理想灵敏度进行安装

螺丝孔采用长孔设计，容易调整光轴。
可通过放大器确认接收光强度，同时寻找数值最高的位置。

FU-A05 (D)/A10 (D)
꧃ 阵列型的光纤布线方向不易受限制

小光斑

镜头部分固定，可通过光纤镜头插入量调整光斑直径

FU-10：内置镜头型光纤元件

镜头部分固定，无需担心因振动而导致脱落

镜头部分利用传感器固定螺丝固定。无需担心振动导致镜头脱落、丢失。

因振动导致镜头脱落

光斑直径可变

无需改变传感器的固定位置，可根据工件的大小调节发射光ไ斑的大小（ ø0.9至3.5 mm）。光斑直径可通过光纤插入外壳部分的长度来调整，无需使用工具。

光斑可变示意图

光斑直径可调节

F-5HA：侧面发光可变光斑型镜头

[适用光纤] FU-35FZ R2 耐曲折 / FU-35FG R10 不锈钢 / FU-35FA R25

光纤插入量和光斑直径

镜头部分固定，无需担心因振动而导致脱落

通过镜头部分的螺丝孔（ø3.2 mm）进行固定。
无需担心振动会导致镜头脱落。

光斑直径可变

利用光纤插入镜头部分的长度，可在ø0.5 至3 mm 的范围内改变光斑直径。

节省空间

由于是侧面发光，因此，即使是空间狭小处，也可安装。

节省空间，是正面发光镜头的1/7

优点

  • 光斑可变，支持多种工件，适用于生产线上产品种类较多的装置。
  • 组装时出现的组装误差也能够在安装后通过调节光斑进行消除。

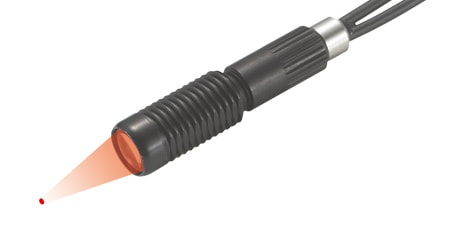

内置小光斑镜头

  • FU-20
  • 第1位

FU-20

  • 焦点距离：5 mm
    光斑直径：约ø0.1 mm

外壳直径 ø3 mm，节省空间，实现约 ø0.1 mm 的光斑直径

尽管内置了镜头，外壳直径仅为ø3 mm。与后装型的镜头附件相比，密合度更高。*

*与本公司F-2HA 产品的比较

抑制镜头内面反射，提升检测的稳定性

外壳内面涂层

在外壳内侧实施了抑制漫反射的涂层，降低了镜头的内面反射。

玻璃镜头

镜头采用玻璃材料，不易划伤，可降低无工件时镜头反射回来的光强度。

这样，在检测有无微小工件时，
能够稳定地确保有工件和无工件时的光强度差。

高弹性型

高弹性型光纤可抗连续弯曲，因此，能够安装到可动部位。
而FU-U 系列除高弹性型外，还具有R2 mm 的弯曲半径，易于装配，电缆可自由切割，使用更方便。
建议在“可动部位”及“狭小空间”使用。

应用示例

抗移动性能强大

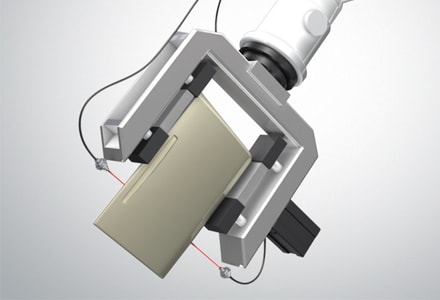

会活动的机械臂等的安装

耐曲折
与形状相适应的节省空间安装

抗移动性能强大 弯曲次数5000 万次

  • FU-U 系列*

*FU-48U, 🅺FU-49U, FU-58U, FU-59U, FU-69U, F✅U-70TU, FU-70U, FU79U

高弹性型次数突破5000 万次！

  • 减少了维护次数
  • 延长使用寿命以降低成本

采用新的尼龙光纤材料，使用寿命约为传统产品的50 倍。*
由于包裹材料的强度提升，减小了作用到内部纤芯上的力。

*与本公司FU 系列产品的比较

适用于机械臂等可动部位的检测

适用于与形状相适应的节省空间安装

弯曲条件
角度 左右各90°
弯曲半径 R = 30 mm
负载 W = 20 g
速度 30 次/ 分钟（左右往复算1 次）
试验体 FU-U 系列光纤

耐曲折

  • FU-U 系列*

*FU-48U, FU-49U�♎�, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

实现R2 mm 的弯曲半径

  • 节省空间
  • 提升装配自由度

可以各种形状安装，无需考虑弯曲可能会导致折断。

传统高弹性型光纤*
🐲 使用4 根纤芯，🍌R4 mm。

*与本公司FU-59 产品的比较

新型高弹性型光纤
使用多芯光纤，实现R2 mm𓃲。

超细型

  • FU-58U

实现ø1 mm

自由切割，实现极细的ø1 mm。
虽然是超细型，但却实现了590 mm 的长距离（MEGA♕ 模式）同时具有R2 mm 和易于弯曲的特性，因而能够安装到各种空间。

内置镜头型

  • FU-70TU
  • FU-70U

大功率，不易受可动部位振动的影响

内置球形镜头，可进行3500 mm（FU-70TU）的长距离检测。
大功率，受污损影响较小，并利用镜头实现约24°的窄开口角，因此，是一种不易发生光线偏转的结构。
此外，避免了使用镜头装置时因振动导致的镜头松动、脱落等问题。
在要求高弹性型这样的振动部位，也能够放心使用。

耐油/ 耐化学物

耐油、耐化学物型通过氟碳聚合物涂层来防止液体进入。

检测冷却环境下的钻头折断

确认清洗线上的工件通过情况

采用氟碳聚合物涂层，满足各种环境要求

使用氟碳聚合物保护传感器，与其它材料相比，可抵御各种化学物。

良好: 良好 视条件而定: 视条件而定 不可: 不可

材料 化学物名称
丙酮 甲基丁基酮 苯 甲醇 甲苯 盐酸 硫酸 (98%)
氟碳聚合物

良好

良好

良好

良好

良好

良好

良好
ABS

不可

不可

视条件而定

视条件而定

不可

视条件而定

不可
聚碳酸酯

不可

不可

不可

不可

不可

视条件而定

不可

球面形状，水滴不易附着

  • FU-96T
  • FU-98
  • IP67

FU-96T

FU-98

检测面为曲面，便于水滴流下，以防止对检测产生影响。

内置镜头，大功率

  • FU-92
  • FU-96
  • FU-96T
  • FU-98
  • IP67

FU-92、FU-96、FU-96T、FU-98 均内置有镜头。
初始模式（FINE）下，检测距离为3600 mm。
工件为遮光体时， 有工件和无工件时的光强度差较大。因此，不易出现污损等造成的误动作。

安装简单

  • FU-96T
  • FU-98
  • IP67

FU-96T
主体设计有安装孔，可直接安装。由于形状为侧面显示，因此可安装到空间狭小处。

FU-98
提供൩专用安装支架（OP-87095 材料SUS316）。由🐻于主体设计有突起部，因此，安装支架不会滑动，可牢固安装。

同时提供限定反射型

  • FU-97P
  • FU-97S
  • IP67

采用八字形，避免液体滞留

采用发射、接收分离的八字型，可减少传统的反射型出现的液体滞留造成的误动作。*
此外，由于尖端为曲面，因此，水滴等不易滞留在检测面。

*与本公司FU-91 产品的比较

同时提供SUS 型。 / [FU-97P] PVC固定支架型 / 9.6 mm 薄型 / [FU-97S] SUS316L 固定支架型

细径 [透过型]

细径，是指光轴直径较小的光纤元件。
由于光轴直径较小，适用于检测微小工件。
可用于窄小间距的连接器针脚插入检查，以及弯曲检测、极小芯片检测、工件定位等用途。
“光轴直径”与光纤的纤芯直径（镜头直径）相同。而“开口角”表示光线的扩散范围。

第1位ø0.125 mm

  • FU-55
  • FU-56

FU-55

FU-56

*不要弯曲套管

外壳直径ø2.5 mm，体积小，适合安装到空间狭小处。

第2位ø0.265 mm

  • FU-58
  • FU-76F

FU-58

FU-58 的外壳直径为产品线中最小，只有ø1.0 mm。

第3位ø0.5 mm

  • FU-51TZ
  • FU-53TZ
  • FU-57TZ

FU-51TZ

  • IP67

FU-53TZ

  • IP67

FU-57TZ

  • IP67

平板支架型可直接安装。

细径光纤的优点 可有效检测微小工件

（例）检测ø0.5 mm 的探针时

FU-58（ø0.265 mm）将光轴完全遮住。
FU-7F（ø1 mm）只遮挡住光轴的一半。

光轴直径比工件更小的光纤更容易获得灵敏度差！

第3位ø0.5 mm

  • FU-58U
  • FU-59U
  • FU-79U

FU-58U

FU-59U

FU-79U

同时实现弯曲半径R2 mm 的“不易折断”和5000 万次的“高弹性型性能”。
建议用于电缆装配严峻的场所及搬运夹头等可动部位。

第3位ø0.5 mm

  • FU-75F

FU-75F

*不要弯曲套管

套管较细，为ø0.82 mm，长15 mm。
可用于确认微小🐼电子部件的通过情况等，即使是空间有限的位置，只要留出能够穿过套管的缝隙，就能够安装。

窄光束 [透过型]

标准的光纤元件开口角约为60°。
传感器的安装空间较为狭窄时，或有光偏转的可能性时，建议使用缩小开口角的窄光束光纤。

第1位孔径角: 约2°

  • FU-18

FU-18

在缩小光圈的微镜头前，放入狭缝板后再接近点光源，可实现约2°的孔径角。

第2位孔径角: 约3°

  • FU-18M

FU-18M

采用一体结构，结合可弯曲光轴至90°的“反射镜”及缩小孔径角的“集光镜头”，提高发射的稳定性。

镜头和反射镜的结构

分离结构

一体结构（FU-18M）

FU-18M 为方柱外壳，仅调整垂直方向的光轴即可。

第3位孔径角: 约6°

  • FU-16
  • FU-16Z
  • FU-50

FU-16/16Z

FU-50

FU-16/16Z/18/50 的安装方法

将刻印面朝上，以无刻印面作为基准面。

在安装支架的沟槽中插入硬币等，朝左右转动，即可校正光轴。

第4位孔径角: 约8°

  • F-4
  • F-5
  • FU-96T

F-4

F-5

FU-96T

  • IP67

窄光束光纤通过镜头抑制光的扩散，同时也可降低光线偏转的影响。

偏转

孔径角越小越可防止光线偏转。

  • 穿过狭窄间隙的检测
  • 可有效检测附近有调节器的部位等。

因偏转导致的误检测

工件即使在遮光状态下也会因偏转光导致误检测

如果孔径角较小...

无偏转影响！

限定反射

利用非球面镜头可进行长距离检测

  • FU-40S

FU-40S
检测距离
MEGA：15 至70 mm／FINE：15 至30 mm

什么是非球面镜头？

表面为非球面及平面的曲面的镜头。
最大特征是球面镜头发生的像差较小（也就是说接收光的效率高）。
即使为了接收到更多的光线而增大镜头的口径，像差仍然很小。

球面镜头
ꦬ 焦点的偏移= 存在像差

非球面镜头
无偏移= 无像差

像差，是指从镜头中央射入的光线与从镜头边缘射入的光线焦点偏移。适用于以长距离检测黑色、光泽或透明体ꦍ工件等时。

可检测倾斜的工件，定位精度优异

  • FU-38L

FU-38L
检测距离
MEGA：8 至38 mm／FINE：8 至32 mm

工件倾斜的影响较小

采用自主研发的光学设计，不易受工件倾斜的影响。

横向

纵向

定位精度优异

在距离8 至30 mm 之间，实现了最大0.2 mm* 的定位精度。

*玻璃基板的数据（黄金城数据）

要点 : 为提升定位精度而做出的改进

1. 发射器
由于并非仅仅使用棱镜将光线弯曲90°，还使用镜头进行聚光，因此，开口角较窄。
2. 外壳
针对发射/ 接收器，缩小外壳的宽度，可限定光束宽度，提升固定方向的定位精度。

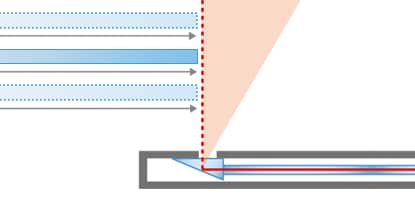

光发散类型的限定反射（示意图）

FU-38L（示意图）
🎃 🧜 缩小开口角的宽度限定视野

采用双镜头结构，从0 mm（近距离）到广范围都可检测

  • FU-38S

FU-38S
检测距离
MEGA：0 至25 mm／FINE：0 至25 mm

较广的检测范围（0至 25 mm）

传感器内部安装有远距离用和近距离用各2 个发射/ 接收器。
通过该结构可实现0 至25 mm的长距离检测。
即使传感器到工件之间的距离发生变化，也能够进行稳定的检测。

内部结构图

在传感器外侧安装远距离用的发射/接收器，在内侧安装近距离用的发射/接收器。
利用反射到棱镜的结构，实现薄型化。

发射点/ 检测示意图

工件倾斜时的检测示意图

与工件有一定距离时，使用远距离用发射/接收器，在较近时，使用近距离用发射/接收器。

液位

透明管道安装型

  • FU-95S

FU-95S
有气泡也没有关系

16 根光轴，降低水滴、气泡的影响

由于使用16 根光轴进行检测，因此，即使存在气泡及水滴等，对几个光轴产生影响，也可通过其他的光轴进行检测。
可安装到ø4 至26 mm 的管道上。自由切割光纤的弯曲半径为R5，装配自由度很高。

锁定装置，安装简单易行

位置调整 锁定简单

  1. 使用结束带安装传感器
  2. 向上下两侧拉伸锁扣，则束线带锁扣会稍稍松开，可调整位置
  3. 按下锁扣，则固定位置

带刻度，位置调整非常简单

刻度宽🌸12 mm，🅠可轻松确认想检测的位置。此外，只需对灵敏度进行微调，就能够在刻度范围内的各个位置进行检测。

透明管道安装型

  • FU-95W

FU-95W
用于大于ø26 mm 的管道直径

自由切割光纤的弯曲半径为R5，装配简单易行

管道直径大于ø26 mm 时

[FU-95W 专用 另售选购件 OP-82177] 结束带x 2，防滑橡胶x 2
最大可支持ø26 至80 mm 的管道直径。

管道安装型检测原理

管道中没有液体时，管道的折射率和空气的折射率之差较大，因此，光线会反射到管道的内侧后再返回到接收器。
而管道中有液体时，管道的折射率与液体的折射率之差会变小，因此，光线几乎全部被放射到液体中，不会返回到接收器。
利用该特性来检测有无液体。

无液

有液

有气泡

渗入型

  • FU-93Z
  • FU-93

FU-93Z / FU-93

型号 耐热温度 氟碳聚合物 光纤部分
FU-93Z –40 至+50℃ R40* R0.5 耐曲折
FU-93 –40 至+70℃ R25

*距尖端80 mm 以内的部分不能弯曲。

渗入型检测原理

尖端部位于空气中时，由于氟碳聚合物与空气的折射率之差较大，因此，光线会反射回原来的方向（接收器）。
而位于液体中的氟碳聚合物与液体的折射率之差会变小，因此，光线几乎全部被放射到液体中，不会返回到接收器。
利用该特性来检测有无液体。
