静电破坏的原理

发生静电破坏这种现象的理由，并不仅仅是带电。

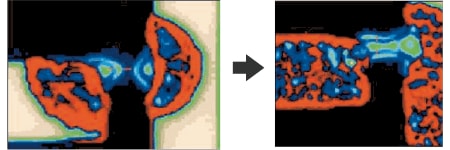

由于部件所带的静电发生放电，导致较通常情况下更多的电流流过电路，随之而来的高温破坏了电子部件。

换言之，只要不放电，就不会发生静电破坏。要防止静电破坏，只需创造不会放电的状态即可。

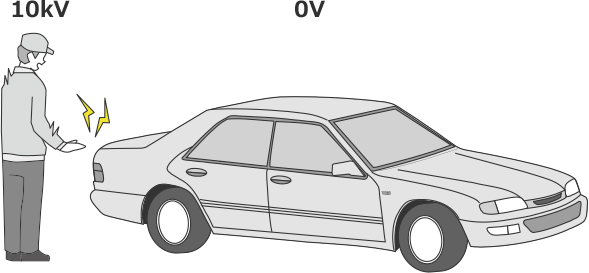

放电与否，与电压差（电位差）的有无有关。以下图为例，在人体带电10 kV、车辆带电0 V的状态下触摸门把手，会发生放电。两者间存在电压差（电位差）时，高电压方会向低电压方放电。通过从高电压方向低电压🔯方输送电荷，恢复到平衡状态。

因此，只要消除电子部件与接触对象间的电压差（电位差），就能创造出不会放电的状态。

在PDF上统一确认

静电破坏的对策

静电破坏对策的要点，主要包括以下3点。

1. 不产生静电（设计面对策）
2. 消除静电（接地、静电消除器等）
3. 防止放电（导电垫等）

各行业常用的静电管理水平如下所示。

• 半导体行业：±100 V以下（不同元件的耐性存在差异）
• 液晶行业：±100 V以下
• MR工作头：±10 V以下
• GMR工作头：±5 V以下

具体的对策，包括接地、导电化和静电消除器。在无法接地时，使用静电消除器尤为便利。

不同成因的对策案例

静电破坏导致的电子部件破坏，可分为多种模式。只要理解了问题的原理，就能找到合适的对策。

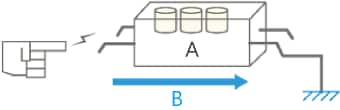

人体带电模式：由人体向电子部件放电

由于带静电的人体接触电子部件，引发放电，造成损坏的模式。此时，用静电手环等消除人体静电，就能防止部件损坏。

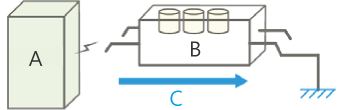

设备模式：由设备向电子部件放电

由于带静电的设备向电子部件放电，造成损坏的模式。将设备接地，就能防止放电。

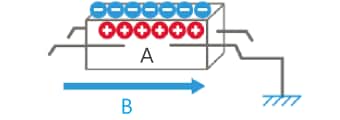

工件带电模式：电子部件自身带电导致的破坏

电子部件自身带电，对某处放电，造成损坏的模式。必须消除部件本身的静电，使用静电消除器更为有效。
