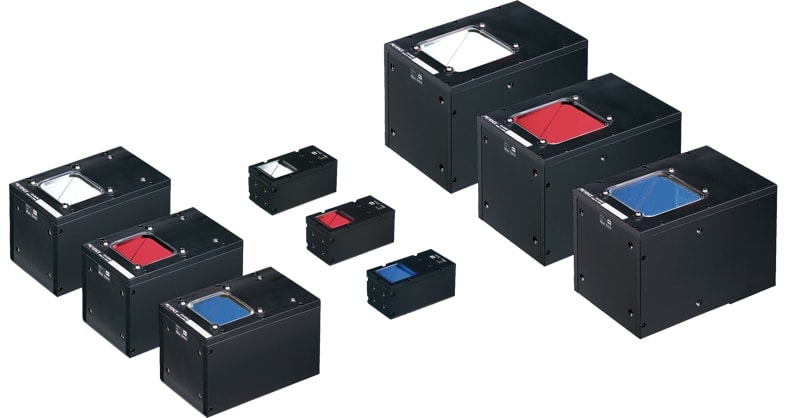

图像处理的外围设备：LED 视觉系统配件 CA-D 系列

同轴光源(垂直)同轴垂直照明发射的平行光与相机在同一光轴上。
CA-DX

同轴照明技术

同轴光源从侧面将光线发射到半反射镜上，反射镜再将光线反射到工件上。🐭镜面反射光可以返回到相机，而工件表面如刻印伤痕等凹𒅌凸不平的部分产生的漫反射光则不能接受到。这样就使得工件的边缘点形成了对比度。而且，来自工件的光线越远，不能接受到的漫反射光就越多，形成更大的图像对比度和清晰度。

相机 / 光源安装图

应用

冲压部件

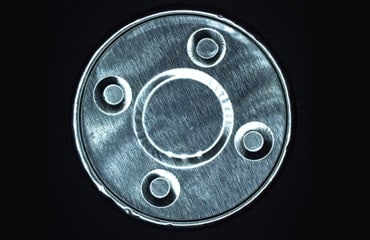

标准照明下

边缘不明显，因为漫反射和镜面反射光都被相机接收。

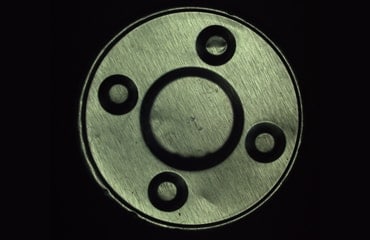

同轴照明下

凹陷区域的光发生扩散，所以显得较暗，边缘从而能够轻松识别。

螺丝头

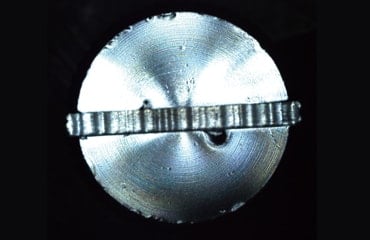

标准照明下

各种成分的光线向各个角度反射，造成各个部件的图像不一。

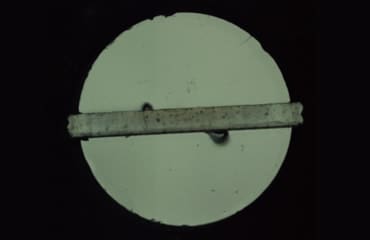

同轴照明下

从弯曲到平坦的变化能够清楚的识别，平坦区域在相机中被良好地突出。

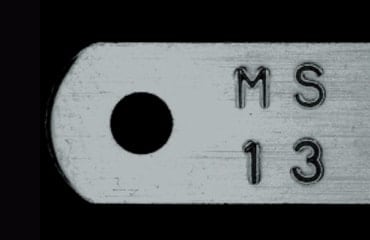

金属加工部件

标准照明下

刻印不清晰

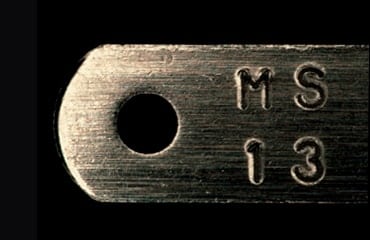

同轴照明下

突出刻印边缘

玻璃部件

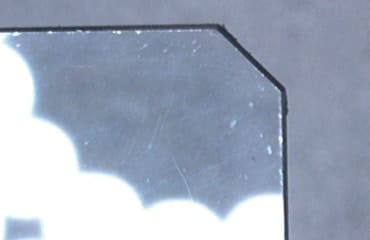

玻璃部件

通过镜面反射，照明将照射到玻璃面上。

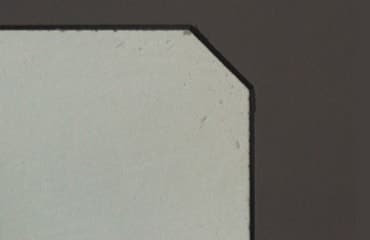

同轴照明下

可均匀照射玻璃面整体。
