定位/对准

和部件及产𒊎品的数量及缺货、异物及瑕疵等外观检测、长度及直径等尺寸检测一样，积极导入视觉系统的工序，就是定位/对准。在如下工序中，导入了利用视觉系统系统的定位/对准。

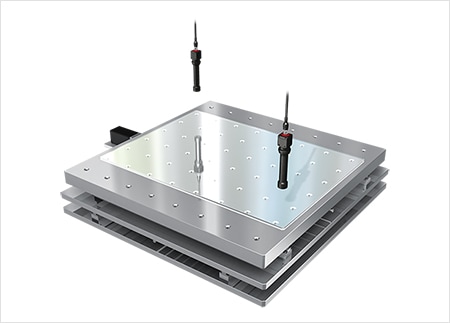

定位玻璃印刷电路板
测量标签及条码的偏移
辨别IC芯片等的方向
检测食品容器盖的偏移
控制工作设备的位置（机械手视觉）等

本资料为您介绍利用图像处理进行定位的基本原理及其具体应用。

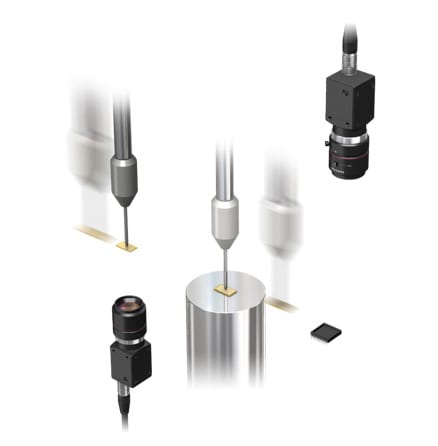

通过视觉系统检测位置，定位/对准的基本原理

如何实现快速准确的定位？

要实现生产工序的高效化，必须能够在瞬间检测出工件与工作设备或工作台的位置关系，实施精密的控制。这项检测如果存在精度问题，就会导致不良品的产生；检测及🍎控制一旦存在时滞，就会降低生产性。要实现工厂自动化（FA：Factory Automation），正确快速的定位/对准功能是不可或缺的，视觉系统作为其手段，正在进一步扩大应用范畴。

点此了解详情

定位/对准中的课题

在液晶面板🐼的生产中，玻璃及薄膜的贴附等，必须确保高精度的定位。近年来，虽然视觉系统系统正在被不断普及到定位功能中，🙈仍面临以下的课题。

由视觉系统系统实施的定位，在校正时需要花费时间和人工
黑匣子化的处理，难以进行功能追加等，缺乏通用性
要实现高精度的高速定位，必须具备专业知识
无法达到要求精度，实际用途有限

但近年来，借助自动实施校正的“自动校正”功能🔯，及正确位置对准精度的提升，这些课题正在被逐渐攻克。

点此了解详情

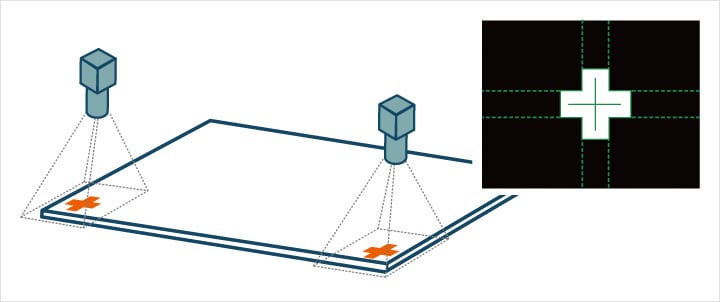

视觉系统定位的流程

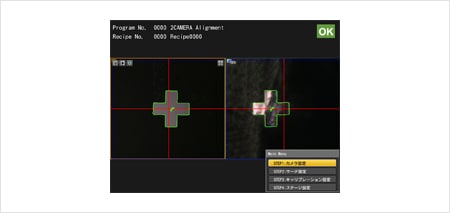

首先，对利用视觉系统的定位/对准流程进行理解很重要。实际情况会因视觉系统系统的不同而存在差异，下面将针对操作简单、容易拓展功能的黄金城“XG-X系列”产品，以玻璃贴合为例，介绍定位的基本流程。

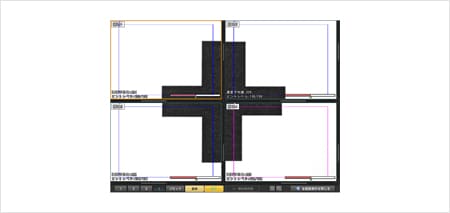

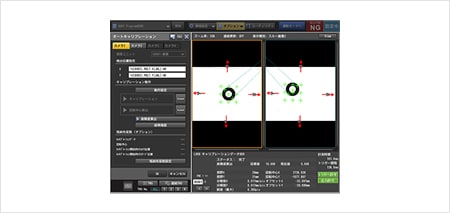

自动校正

借助图形搜索（搜索处理）等，检测对准标记的位置信息，计算出载物台轴方向及旋转中心位置。

基准位置注册

移动目标物，注册目标位置。

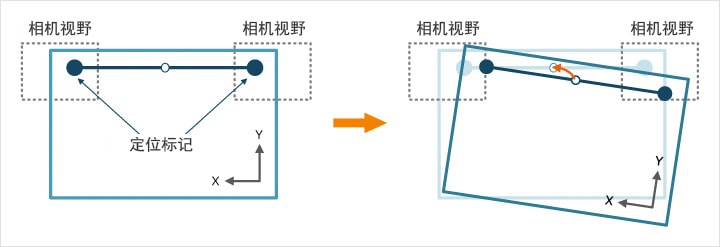

对准

测量目标物的位置，计算距离基准位置的补正量。

定位

将计算得出的位置信息反馈到PLC等上位系统中，控制载物台实施定位。

点此了解详情

视觉系统定位的优势

将视觉系统系统导入定位/对准功能，可获得以下优势。

以图形搜索实现高精度的位置检测

图形搜索（搜索处理），是利用视觉系统进行定位/对准时的必需技术。图形搜索中，会自动检测作为基准的图像及图形（标记），该标记也被称为“对准标记”、“定位标记”。此时，利用镜头失真补正及滤波器功能，能够实现高精度的位置检测。

镜头失真补正

补正前

补正后

远近失真补正

补正前

补正后

自动校正带来的生产效率提升

在通过坐标进行的位置控制中，存在工件与工作台间偏移、检测精度等问题，难以实现理想的位置、角度检测。近年来，随着图形搜索（搜索处理）技术的进步，自动校正的精度🍸实现了飞跃性的提升。自动进行高速、高精度校正成为了可能，实现了生产效率提升。

借助视觉系统的高精度检测，为正确的控制提供了支持

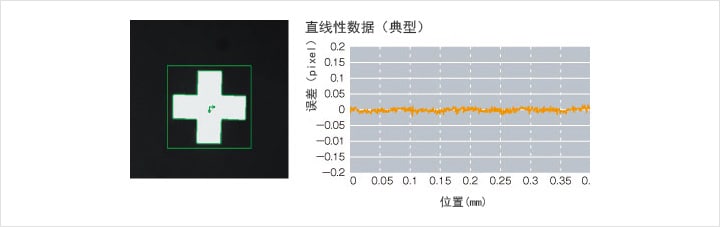

近年来，在高像素数视觉系统的基础上，视觉系统技术的进步也使得对准标记的高精度检测成为了可能。黄金城推出了业内精度超高的轮廓形状搜索工具“ShapeTrax”，在直线性、重复性方面均可实现0.025像素的精确位置检测。

不仅能检测对准标记，即使没有🥃对准标记，也能根据实际用途，🤡进行印刷电路板隅角虚拟交点检测、晶圆槽定位等灵活多样的位置检测。

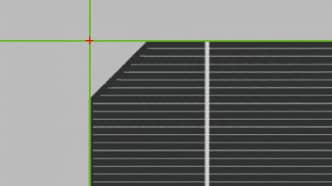

检测印刷电路板隅角下层交点

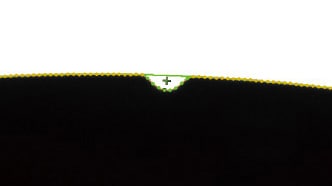

晶圆槽定位

点此了解详情

借助超高像素相机实现的定位/对准

黄金城发挥了业内超强的问题解决能力，推出了6400万像素的超高像素相机。诸如30万像素、200万像素等低像素数相机，存在下列问题，而超高像素数相机却可以解决这些烦恼。

您是否曾对这些问题感到烦恼？

R部分较多的产品，角部分的检测不稳定，位置检测也不稳定

传统*

R部分越多,直线部分的长度越短,角部分的检测越发不稳定。
或者产品整体不具备直线位置,根本无法检测直线。

*与本公司CA-H200M系列产品的比较

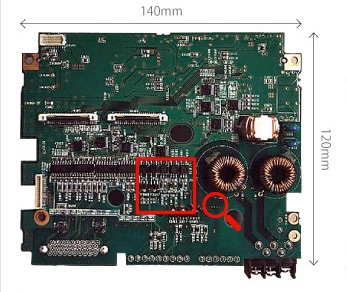

使用6400万像素相机对产品整体 ও 进行完整拍摄

今后

可以在维持原有精度的同时,对产品整体进行完整拍摄。因此, 即使对于形状复杂的产品,也能以高精度检测形状整体的轮廓ꦐ。

只要🎀用6400万像素相机对产品整体进行完整拍摄，即使形状复杂，也能实现高精度的轮廓检测。对于形状多样的产品ဣ，也能实现高精度的对准。

同一生产线上会生产多种产品，存在切换的麻烦

传统*

产品的尺寸频繁变化。因此,
每进行一次切换,就会产生布局变更的工时。

*与本公司CA-H200M系列产品的比较

使用6400万像素 ⛎ 相机对产品整体进行完整拍摄

今后

无需切换而实施布局变更。 🎃 相机也被固定,所以结构更简单。

所用的相机分辨率较低时，要实现目标精度，就必须将拍摄视野变窄。所以，在同一生产线上实施多项生产时，每进行一次切换，会同时产生相机布局变更的工时。但只要用6400万像素相机对产品整体进行完整拍摄，就能免除切换的工时，可固定使用相机，能够构建起简单的生产系统。此外，可以统🌄一进行多种产品的检测。

在与对准相独立的工序中，实施利用视觉系统的外观/尺寸检测

传统*

在与对准相独立的工序中,实施外观检测及尺寸检测。
因此装置体积较大。

*与本公司CA-H200M系列产品的比较

使用6400万像素 ✱ 相机对产品整体 𒅌 进行完整拍摄

今后

在进行对准的同时, 实施产品 🎶 🌠 整体的外观检测及尺寸检测。

除了对准，在其他独立工序中实施外观检测及尺寸检测的案例还ꩲ有很多，只要用6400万像素相机对产品📖整体进行完整拍摄，就能同时进行对准和产品的整体外观检测。最终有助于减小生产设备的体积。

点此了解详情

具体应用

近年来，产品的高精度化发展迅猛，要求生产工序具备高准确性。近期还同时要求提高生产性和成品率。为了满足这一需求，对利用视🔥觉系统系统的定位/对准需求正在逐步增长。下面将就利用视觉系统及校正的部分导入案例进行介绍。

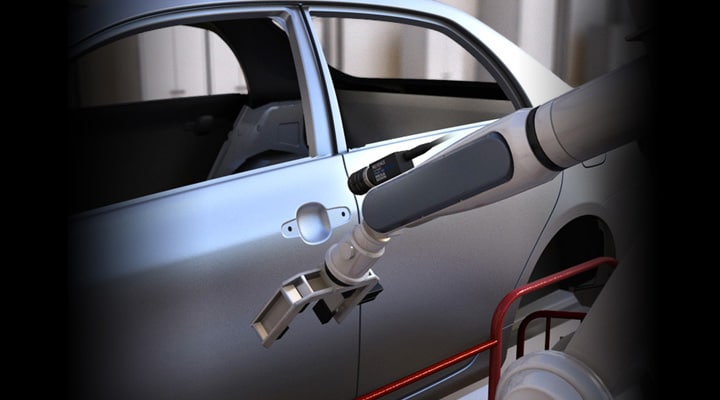

组装车身时的定位孔感应

工业用机械手作为焊接、搬运、组装等生产工序中不可或缺的重要部分，在此前的作业中，会产生原点搜索及定位等坐标示教工时。此外，还必须根据产品及个体的差异进行微调，现在只要利用视觉系统实施定位及校正，就能解决这些问题。例如在组装车门等重量部件时，通过视觉系统确认定位孔实施机械手控制，能实现更精准的快速生产。黄金城还推出了机械手视觉等面向工业用机械手的解决方案。

机械手视觉介绍
